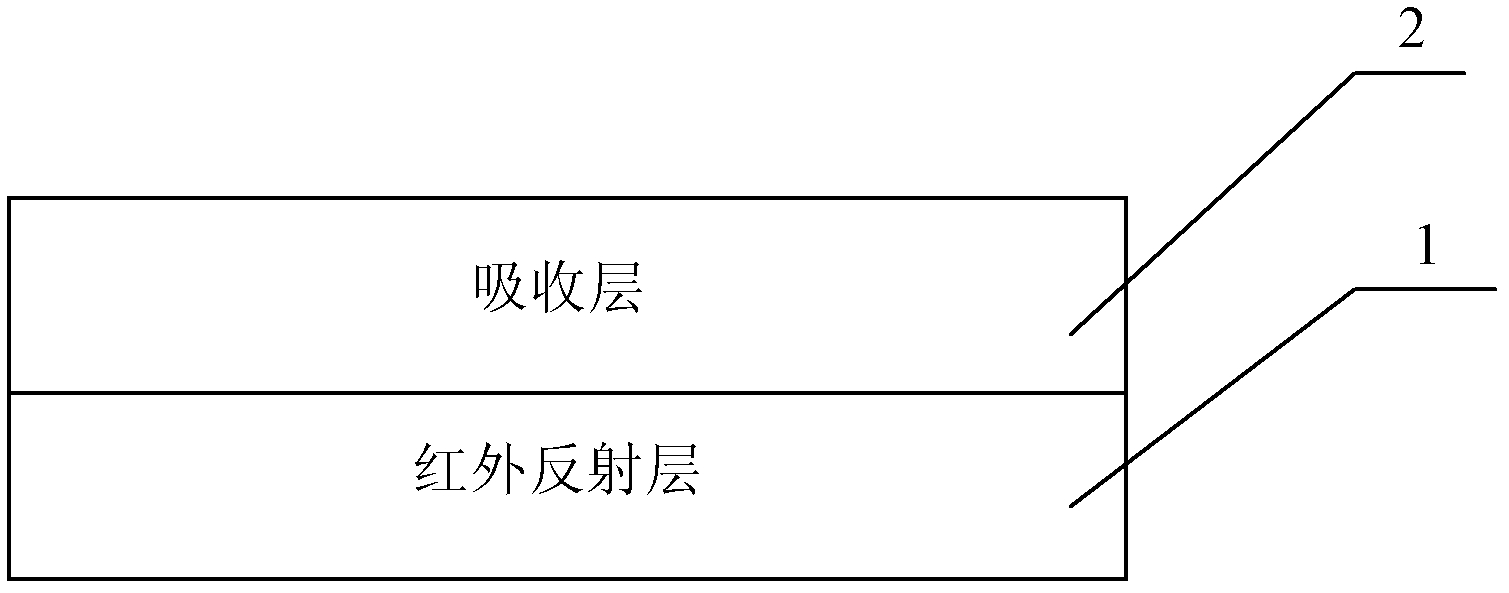

1.一种宽光谱太阳能吸收涂层，其特征在于，包括红外反射层和覆盖在红外反射层上的吸收层；

所述的红外反射层为加工成镜面的基底；

所述的吸收层由重量百分比5％～20％的还原的石墨烯氧化物和重量百分比80％～

95％的乙烯-醋酸乙烯共聚物组成。

2.根据权利要求1所述的宽光谱太阳能吸收涂层，其特征在于，所述的吸收层的厚度为20μm～200μm。

3.根据权利要求1所述的宽光谱太阳能吸收涂层，其特征在于，所述的加工成镜面的基底为覆盖有铜膜的玻璃片、抛光成镜面的铜片或者抛光成镜面的不锈钢片。

4.根据权利要求1所述的宽光谱太阳能吸收涂层，其特征在于，所述的吸收层由重量百分比10％～12％的还原的石墨烯氧化物和重量百分比88％～90％的乙烯-醋酸乙烯共聚物组成。

5.根据权利要求1～4任一项所述的宽光谱太阳能吸收涂层的制备方法，其特征在于，包括以下步骤：将基底加工成镜面后，再用还原的石墨烯氧化物和乙烯-醋酸乙烯共聚物采用溶剂刮膜法或熔融压制法制备吸收层，得到宽光谱太阳能吸收涂层。

6.根据权利要求5所述的宽光谱太阳能吸收涂层的制备方法，其特征在于，所述的溶剂刮膜法包括以下步骤：将乙烯-醋酸乙烯共聚物溶于甲苯得到乙烯-醋酸乙烯共聚物甲苯溶液，向乙烯-醋酸乙烯共聚物甲苯溶液中加入还原的石墨烯氧化物，超声分散形成混合液，然后将混合液倾倒于加工成镜面的基底上进行刮膜制备吸收层，得到宽光谱太阳能吸收涂层。

7.根据权利要求6所述的宽光谱太阳能吸收涂层的制备方法，其特征在于，所述的乙烯-醋酸乙烯共聚物甲苯溶液中乙烯-醋酸乙烯共聚物的重量百分含量为9％～12.5％；

所述的超声分散的条件：在超声功率550w～650w下超声2～3分钟。

8.根据权利要求5所述的宽光谱太阳能吸收涂层的制备方法，其特征在于，所述的熔融压制法包括以下步骤：将还原的石墨烯氧化物加入到经过加热熔融的乙烯-醋酸乙烯共聚物熔体中，混合均匀，得到混合熔体，再将混合熔体置于加工成镜面的基底上，经液压机压制成膜制备吸收层，冷却后得到宽光谱太阳能吸收涂层；

或者，

将还原的石墨烯氧化物和乙烯-醋酸乙烯共聚物于密闭环境中密炼混匀，制得胚型塑胶，之后将胚型塑胶置于加工成镜面的基底上，经液压机压制成膜制备吸收层，冷却后得到宽光谱太阳能吸收涂层。

9.根据权利要求8所述的宽光谱太阳能吸收涂层的制备方法，其特征在于，所述的加热熔融的温度为100℃～150℃。

10.根据权利要求8所述的宽光谱太阳能吸收涂层的制备方法，其特征在于，所述的密炼的条件为：在90℃～100℃密炼3～5分钟。
