专利号: 2011800007433
申请人: 华为技术有限公司
专利类型:其他
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

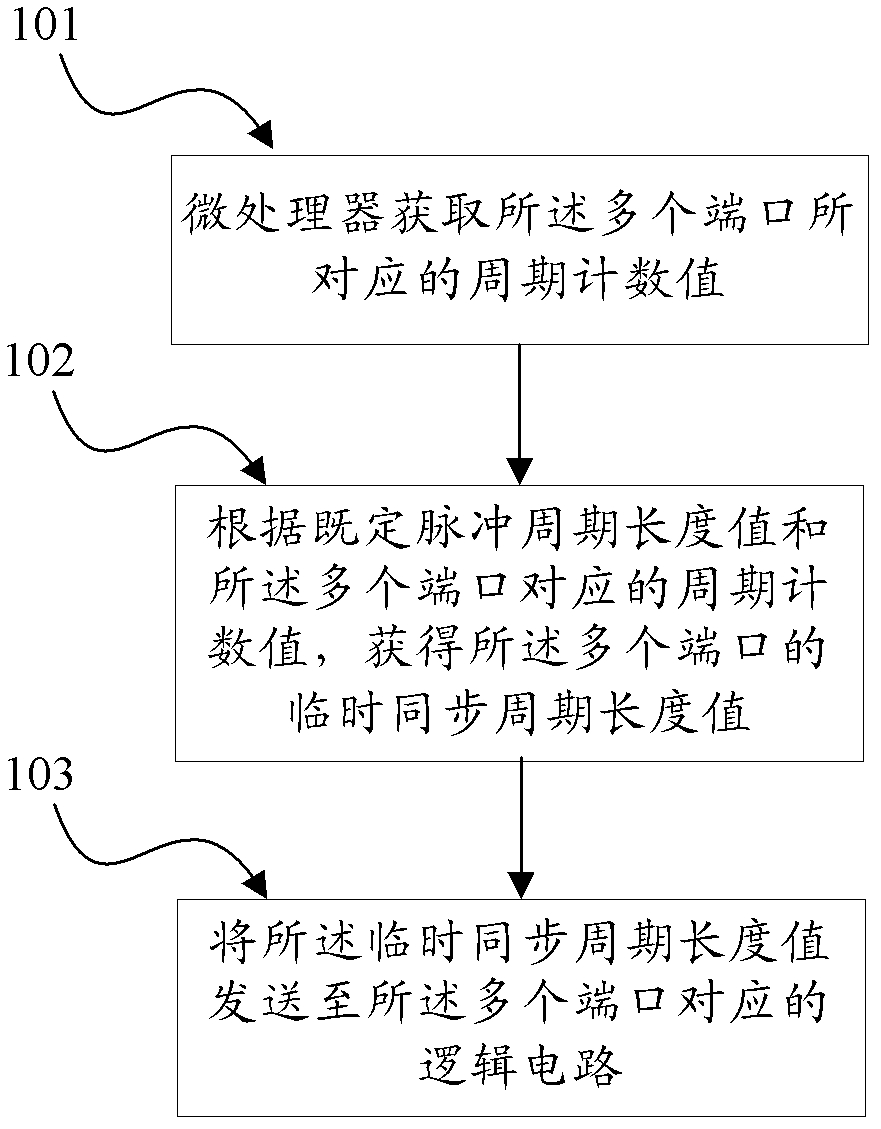

1.一种实现脉冲同步的方法,用于同步多通路装置的多个端口,其特征在于,包括:当所述多个端口中的基准符号端口对应的周期计数值达到既定脉冲周期长度值时,微处理器获取所述多个端口所对应的周期计数值;

根据既定脉冲周期长度值和所述多个端口对应的周期计数值,获得所述多个端口的临时同步周期长度值;

将所述临时同步周期长度值发送至所述多个端口对应的逻辑电路,以使得所述多个端口对应的逻辑电路在当前的既定脉冲周期结束后进入临时同步周期,以使得所述多个端口所对应的逻辑电路与所述多个端口中的基准符号端口同步输出脉冲符号。

2.根据权利要求1所述的方法,其特征在于,所述微处理器获取多个端口所对应的周期计数值之前,还包括:所述微处理器向锁存信号发生器发送同步调节开始信号;

在接收所述同步调节开始信号后,所述锁存信号发生器生成锁存信号;

所述锁存信号发生器向多个端口所在的逻辑电路中的锁存器发送所述锁存信号,以使多个端口的计数器当前的周期计数值通过对应的端口的锁存器发送至计数用寄存器组;所述计数器用于对脉冲符号的既定脉冲周期进行计时,所述微处理器获取多个端口所对应的周期计数值包括:

获取所述计数用寄存器组存储的所述多个端口的计数器当前的周期计数值。

3.根据权利要求2所述的方法,其特征在于,还包括:

在接收所述同步调节开始信号之前,所述锁存信号发生器获取多个端口输出的脉冲符号,所述多个端口输出的脉冲符号包括所述基准符号端口输出的脉冲符号;

所述锁存信号发生器生成锁存信号为当检测到所述基准符号端口发出所述脉冲符号时,所述锁存信号发生器生成锁存信号。

4.根据权利要求1或2所述的方法,其特征在于,所述根据既定脉冲周期长度值和所述多个端口对应的周期计数值,获得所述多个端口的临时同步周期长度值包括:获取所述基准符号端口的计数器当前的周期计数值与所述多个端口的计数器当前的周期计数值的计数差值;

当所述计数差值小于所述既定脉冲周期长度值的一半时,将所述既定脉冲周期长度值减去所述计数差值得到的数值结果设置为所述临时同步周期长度值;或者当所述计数差值大于等于所述既定脉冲周期长度值的一半时,将两个所述既定脉冲周期长度值之和减去所述计数差值得到的数值结果设置为所述临时同步周期长度值。

5.根据权利要求1所述的方法,其特征在于,在所述多个端口所对应的逻辑电路与所述多个端口中的基准符号端口同步输出脉冲符号后,还包括:所述微处理器将所述既定脉冲周期长度值重新分配至多个端口所在的逻辑电路,以使多个端口以所述既定脉冲周期为间隔,同步地输出所述脉冲符号。

6.一种实现脉冲同步的装置,用于同步多通路装置的多个端口,其特征在于,包括:周期计数值获取单元,用于当所述多个端口中的基准符号端口对应的周期计数值达到既定脉冲周期长度值时,获取所述多个端口所对应的周期计数值;

临时同步周期生成单元,用于根据既定脉冲周期长度值和所述多个端口对应的周期计数值,获得所述多个端口的临时同步周期长度值;

临时同步周期发送单元,用于将所述临时同步周期长度值发送至所述多个端口对应的逻辑电路,以使得所述多个端口对应的逻辑电路在当前的既定脉冲周期结束后进入临时同步周期,以使得所述多个端口所对应的逻辑电路与所述多个端口中的基准符号端口同步输出脉冲符号。

7.根据权利要求6所述的装置,其特征在于,还包括:

同步调节开始信号发送单元,用于在获取多个端口所对应的周期计数值之前,向锁存信号发生器发送同步调节开始信号;以使得所述锁存信号发生器在接收所述同步调节开始信号后,生成锁存信号;

8.根据权利要求7所述的装置,其特征在于,所述锁存信号发生器用于向多个端口所在的逻辑电路中的锁存器发送所述锁存信号,以使多个端口的计数器当前的周期计数值通过对应的端口的锁存器发送至计数用寄存器组;所述计数器用于对脉冲符号的既定脉冲周期进行计时。

9.根据权利要求6至8中任意一项所述的装置,其特征在于,所述周期计数值获取单元还用于获取所述计数用寄存器组存储的所述多个端口的计数器当前的周期计数值。

10.根据权利要求8或9所述的装置,其特征在于,所述锁存信号发生器还用于在接收所述同步调节开始信号之前,获取多个端口输出的脉冲符号;所述多个端口输出的脉冲符号包括所述基准符号端口输出的脉冲符号;

所述锁存信号发生器还用于当检测到所述基准符号端口发出所述脉冲符号时,生成锁存信号。

11.根据权利要求6或7所述的装置,其特征在于,所述临时同步周期生成单元还包括:计数差值获取模块,用于获取所述基准符号端口的计数器当前的周期计数值与所述多个端口的计数器当前的周期计数值的计数差值;

第一周期设置模块,用于当所述计数差值小于所述既定脉冲周期长度值的一半时,将所述既定脉冲周期长度值减去所述计数差值得到的数值结果设置为所述临时同步周期长度值;

第二周期设置模块,用于当所述计数差值大于等于所述既定脉冲周期长度值的一半时,将两个所述既定脉冲周期长度值之和减去所述计数差值得到的数值结果设置为所述临时同步周期长度值。

12.根据权利要求6所述的装置,其特征在于,还包括:

周期重分配单元,用于在所述多个端口所对应的逻辑电路与所述多个端口中的基准符号端口同步输出脉冲符号后,将所述既定脉冲周期长度值重新分配至多个端口所在的逻辑电路,以使多个端口以所述既定脉冲周期为间隔,同步地输出所述脉冲符号。
