1.一种铜酸镧（La2CuO4）薄膜的制备方法，其特征在于：

3+

1）将分析纯的La(NO3)3·nH2O加入60ml～100ml蒸馏水中磁力搅拌配制成La 浓度为0.3mol/L～0.6mol/L的透明溶液A；

3+ 2+

2）向A溶液中加入分析纯的Cu(NO3)2·3H2O，使得La 与Cu 的摩尔比为2:1，并不断搅拌，然后向溶液中加入草酸，使草酸与阳离子总和的摩尔比为（0.5～3）:1，最后加入1～

8滴乙酰丙酮，搅拌均匀后静置5h～20h得溶液B；

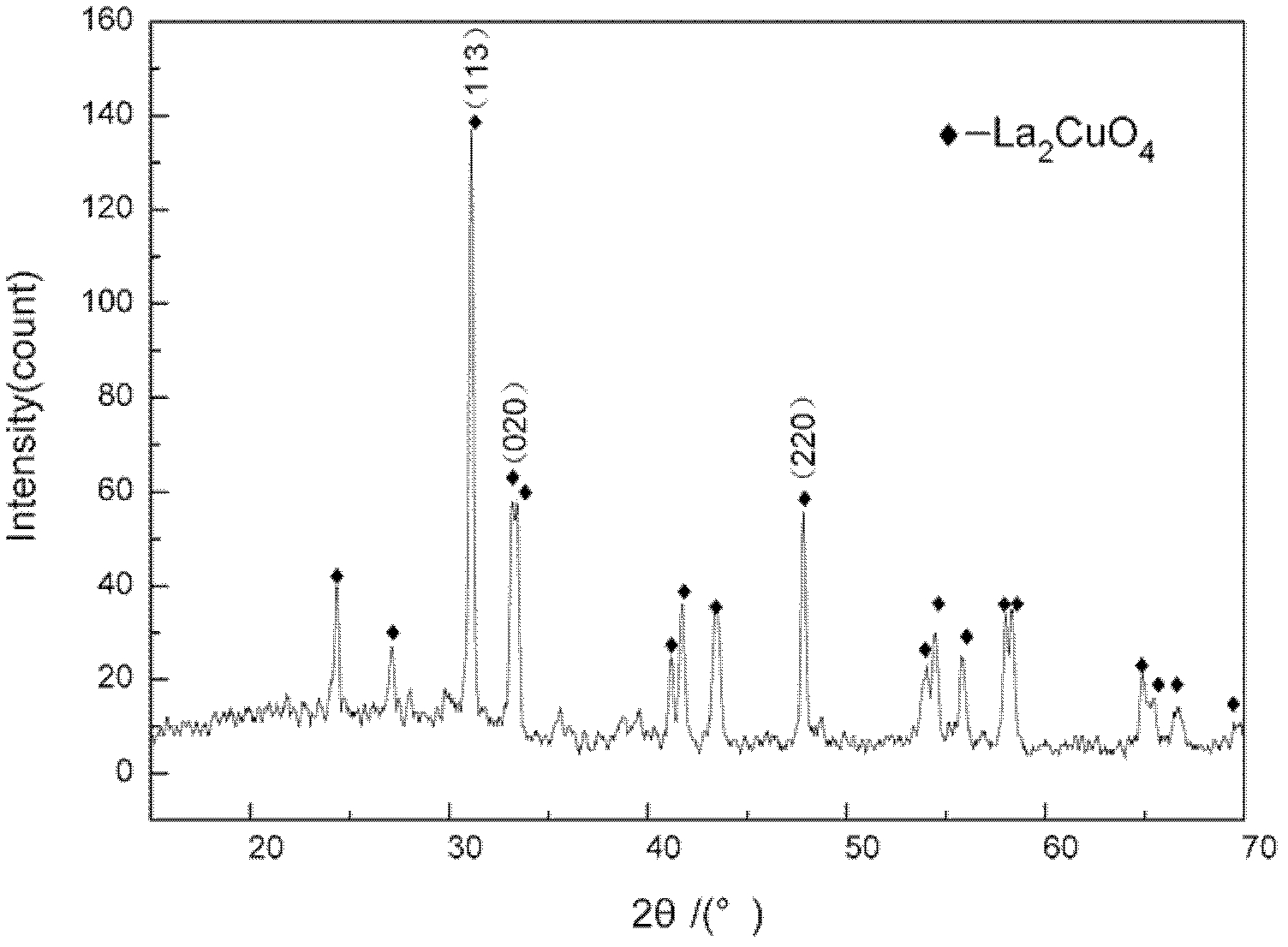

3）将经双氧水和硝酸活化处理后的硅基片浸入溶液B中；将B溶液放在紫外光—微波仪中照射5h～20h后取出硅基片，将硅基片用丙酮清洗后放入干燥箱中，在80℃～110℃下干燥得单一物相的La2CuO4薄膜。
