专利号: 2011103461330
申请人: 南京中兴软件有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

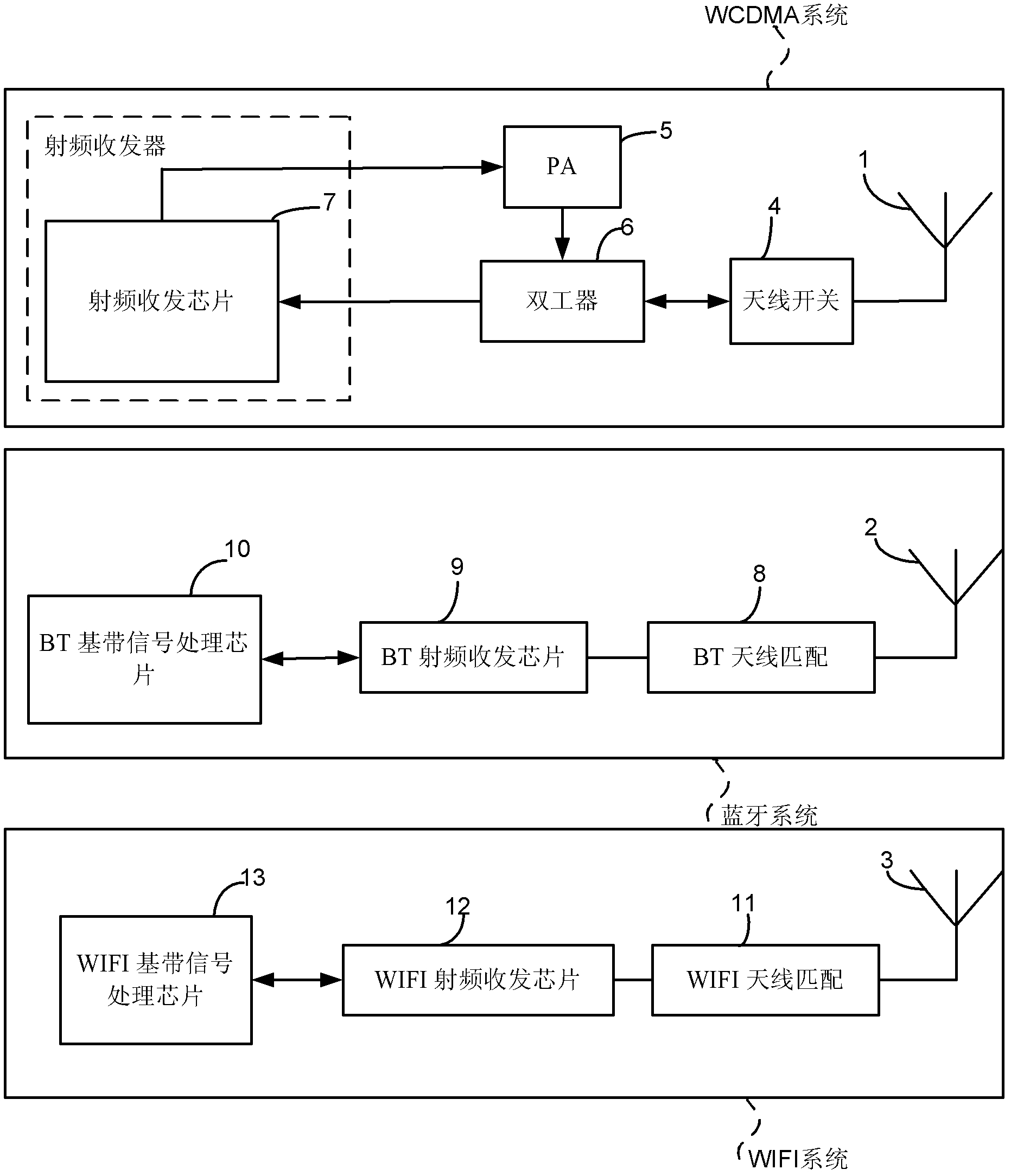

1.一种射频收发器,应用于终端中,所述射频收发器包括射频收发芯片,其特征在于,所述终端包括一个主接收系统和至少一个辅接收系统,所述主接收系统包括依次连接的主天线、主接收模块和所述射频收发器,所述辅接收系统包括依次连接的辅天线和辅接收模块,所述射频收发器还包括:信号处理模块,与所述射频收发芯片相连,用于同步接收所述主接收模块和空闲的辅天线对应的辅接收模块发送的信号,将接收到的多路信号合成一路信号后输出至所述射频收发芯片;

所述主接收系统是指与当前待接收信号对应的系统,在当前接收的信号为宽带码分多址WCDMA信号或码分多址CDMA信号时,所述主接收系统为WCDMA系统;在当前接收的信号为蓝牙信号时,所述主接收系统为蓝牙系统,作为主接收系统的蓝牙系统通过辅接收系统同步接收蓝牙信号,辅接收系统为采用时分技术的WCDMA系统。

2.根据权利要求1所述的射频收发器,其特征在于:

所述辅接收模块包括依次连接的天线开关、匹配电路和滤波器,其中:

所述匹配电路,用于匹配所述辅接收模块对应的辅天线,向所述滤波器传送所述辅天线接收的所述信号;

所述滤波器,用于对所述匹配电路发送的所述信号进行滤波后输出至所述信号处理模块。

3.根据权利要求2所述的射频收发器,其特征在于:

当所述主天线接收的信号为宽带码分多址WCDMA信号或码分多址CDMA信号时,所述主接收模块包括位于所述主天线和所述信号处理模块之间的天线开关和双工器;或者所述辅接收系统至少为两个,当所述主天线接收的信号为除WCDMA信号和CDMA信号之外的信号时,所述主接收模块包括位于所述主天线和所述信号处理模块之间的天线开关和天线匹配电路。

4.一种射频收发器,应用于终端中,所述射频收发器包括射频收发芯片,其特征在于,所述终端包括一个主接收系统和至少一个辅接收系统,所述主接收系统包括依次连接的主天线、主接收模块和所述射频收发器,所述辅接收系统包括依次连接的辅天线和辅接收模块,所述射频收发器还包括依次连接的信号处理模块和滤波模块,其中:所述信号处理模块,用于同步接收所述主接收模块和空闲的辅天线对应的辅接收模块发送的信号,将接收到的多路信号合成一路信号后输出至所述滤波模块;

所述滤波模块,与所述射频收发芯片相连,用于对所述信号处理模块输出的信号滤波后输出至所述射频收发芯片;

所述主接收系统是指与当前待接收信号对应的系统,在当前接收的信号为宽带码分多址WCDMA信号或码分多址CDMA信号时,所述主接收系统为WCDMA系统;在当前接收的信号为蓝牙信号时,所述主接收系统为蓝牙系统,作为主接收系统的蓝牙系统通过辅接收系统同步接收蓝牙信号,辅接收系统为采用时分技术的WCDMA系统。

5.根据权利要求4所述的射频收发器,其特征在于:

所述辅接收模块包括依次连接的天线开关和匹配电路,其中:

所述匹配电路,用于匹配所述辅接收模块对应的辅天线,向所信号处理模块传送所述辅天线接收的所述信号。

6.根据权利要求5所述的射频收发器,其特征在于:

当所述主天线接收的信号为宽带码分多址WCDMA信号或码分多址CDMA信号时,所述主接收模块包括位于所述主天线和所述信号处理模块之间的天线开关和双工器;或者所述辅接收系统至少为两个,当所述主天线接收的信号为除WCDMA信号和CDMA信号之外的信号时,所述主接收模块包括位于所述主天线和所述信号处理模块之间的天线开关和天线匹配电路。

7.一种终端,其特征在于,该终端包括一个主接收系统和至少一个辅接收系统,所述主接收系统包括依次连接的主天线、主接收模块和射频收发器,所述辅接收系统包括依次连接的辅天线和辅接收模块,所述射频收发器采用的是如权利要求1-3任一权利要求所述的射频收发器。

8.一种终端,其特征在于,该终端包括一个主接收系统和至少一个辅接收系统,所述主接收系统包括依次连接的主天线、主接收模块和射频收发器,所述辅接收系统包括依次连接的辅天线和辅接收模块,所述射频收发器采用的是如权利要求4-6任一权利要求所述的射频收发器。

9.一种终端接收信号的方法,其特征在于,该方法包括:

主接收系统的射频收发器同步接收所述主接收系统和空闲的辅天线对应的辅接收系统发送的多路信号;

所述射频收发器将接收到的多路信号合成一路信号后输出至射频收发芯片;

所述主接收系统是指与当前待接收信号对应的系统,在当前接收的信号为宽带码分多址WCDMA信号或码分多址CDMA信号时,所述主接收系统为WCDMA系统;在当前接收的信号为蓝牙信号时,所述主接收系统为蓝牙系统,作为主接收系统的蓝牙系统通过辅接收系统同步接收蓝牙信号,辅接收系统为采用时分技术的WCDMA系统。

10.一种终端接收信号的方法,其特征在于,该方法包括:

主接收系统的射频收发器同步接收所述主接收系统和空闲的辅天线对应的辅接收系统发送的多路信号;

所述射频收发器将接收到的多路信号合成一路信号,并对该路信号滤波后输出至射频收发芯片;

所述主接收系统是指与当前待接收信号对应的系统,在当前接收的信号为宽带码分多址WCDMA信号或码分多址CDMA信号时,所述主接收系统为WCDMA系统;在当前接收的信号为蓝牙信号时,所述主接收系统为蓝牙系统,作为主接收系统的蓝牙系统通过辅接收系统同步接收蓝牙信号,辅接收系统为采用时分技术的WCDMA系统。
