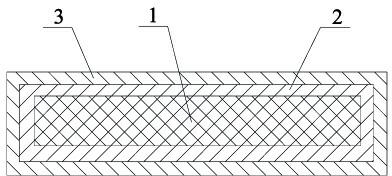

1.种电磁屏蔽填料,其特征在于,所述电磁屏蔽填料为核壳结构,从内至外依次包括内核、包覆于内核上的第一壳和包覆于第一壳上的第二壳；所述内核为导磁材料，第一壳为银或铜，第二壳为聚乙炔层。

2.据权利要求1所述的电磁屏蔽填料，其特征在于，所述导磁材料为磁性纤维或磁性颗粒；所述磁性纤维选自镍纤维、Fe3O4纤维和掺杂铁氧体纤维中的一种，掺杂元素为Mn、Mg、Zn或Ba ;所述磁性颗粒选自金属镍磁性颗粒、铁氧体磁性颗粒或招铁硼磁性合金颗粒中的一种。

3.据权利要求2所述的电磁屏蔽填料，其特征在于，所述磁性纤维的长度为1μm-500 μm,纤维直径为10nm-20 μm ;所述磁性颗粒的粒径为10nm_500 μm。

4.据权利要求1所述的电磁屏蔽填料，其特征在于，所述第一壳的厚度为10nm-50 m,第二壳的厚度为 10nm-30 μm。

5.据权利要求1所述的电磁屏蔽填料，其特征在于，以所述电磁屏蔽填料的总质量为基准，内核的含量为30-90wt%，第一壳的含量为5-50wt%，第二壳的含量为5-20wt%。

6.利要求1所述的电磁屏蔽填料的制备方法，包括以下步骤: A、将导磁材料浸溃于的碱性化学镀液中,在所述导磁材料表面形成化学镀银层或化学镀铜层；所述碱性化学镀液为碱性化学镀银液或碱性化学镀铜液； B、将步骤A得到的产品置于含有乙炔、乳化剂和催化剂的乳液体系中，其中催化剂为齐格勒-纳塔催化剂，反应后得到所述电磁屏蔽填料。

7.据权利要求6所述的制备方法，其特征在于，所述碱性化学镀液中含有金属主剂、络合剂、还原剂、吸氢剂和碱性试剂，所述金属主剂为水溶性银盐或水溶性铜盐。

8.据权利要求7所述的制备方法，其特征在于，所述金属主剂选自硝酸银、硫酸铜、氯化铜或硝酸铜；所述络合剂选自氨三乙酸钠、乙二胺四乙酸盐、二乙烯三胺五羧酸盐、酒石酸、庚糖酸盐、葡萄糖酸钠、海藻酸钠、单乙醇胺、二乙醇胺、三乙醇胺、三聚磷酸钠、焦磷酸钠、六偏磷酸钠、乙二胺四甲叉磷酸钠、二乙烯三胺五甲叉膦酸盐或胺三甲叉磷酸盐；所述还原剂选自水合肼、葡萄糖、蔗糖、果糖或甲醛；所述吸氢剂选自对硝基甲醇、2，4_ 二硝基苯酚、对硝基苯酚或对位苯醚；所述碱性试剂选自氨水、氢氧化钠或氢氧化钾。

9.据权利要求6所述的制备方法，其特征在于，所述乳化剂为十二烷基硫酸钠；所述齐格勒-纳塔催化剂为第一催化剂和第二催化剂的混合物，其中第一催化剂选自TiCl4、TiCl3或Ti (OR)4中的任意一种，第二催化剂为AlR3, R为烷基。

10.种电磁屏蔽涂料，其特征在于，所述电磁屏蔽涂料中含有成膜树脂、填料、稀释齐U、偶联剂和分散剂；所述填料为权利要求1-5任一项所述的电磁屏蔽填料。

11.据权利要求10所述的电磁屏蔽涂料，其特征在于，以100重量份的成膜树脂为基准，所述电磁屏蔽涂料中填料的含量为90-200重量份，偶联剂的含量为0.2-1重量份，分散剂的含量为0.5-5重量份。

12.据权利要求10或11所述的电磁屏蔽涂料，其特征在于，所述成膜树脂选自环氧树脂、丙烯酸树脂、酚醛树脂和聚酯树脂中的一种或多种；所述偶联剂选自钛酸酯类偶联剂或硅烷偶联剂，分散剂选自有机膨润土 ；所述稀释剂选自醋酸丁酯、四氯化碳、乙酸乙酯中的一种或多种。
