1.一种具有低挥发性的太阳电池单晶硅制绒液，其特征在于：由氢氧化钠或氢氧化钾、十六烷基三甲基溴化铵（CTMAB）、硅酸钠、异丙醇和水混合组成。

2.根据权利要求1所述具有低挥发性的太阳电池单晶硅制绒液，其特征在于：所述制绒液中氢氧化钠或氢氧化钾的质量百分比浓度为1-3%、十六烷基三甲基溴化铵的质量百分比浓度大于0.5%；硅酸钠与氢氧化钠或氢氧化钾的质量比为1:3、异丙醇与氢氧化钠或氢氧化钾的质量比为1:6-7；水为余量。

3.一种如权利要求1所述具有低挥发性的单晶硅太阳电池的制绒液的应用，其特征在于用于太阳电池单晶硅片的制绒，步骤如下：

1）首先对单晶硅片实施去损伤处理，方法是将单晶硅片放入质量百分比浓度为25%的NaOH碱溶液中，在85℃温度下浸泡1-2分钟；

2）将上述处理后的单晶硅片放入制绒液中,在水浴加热温度为75-85℃条件下进行制绒，制绒时间为15到25min分钟；

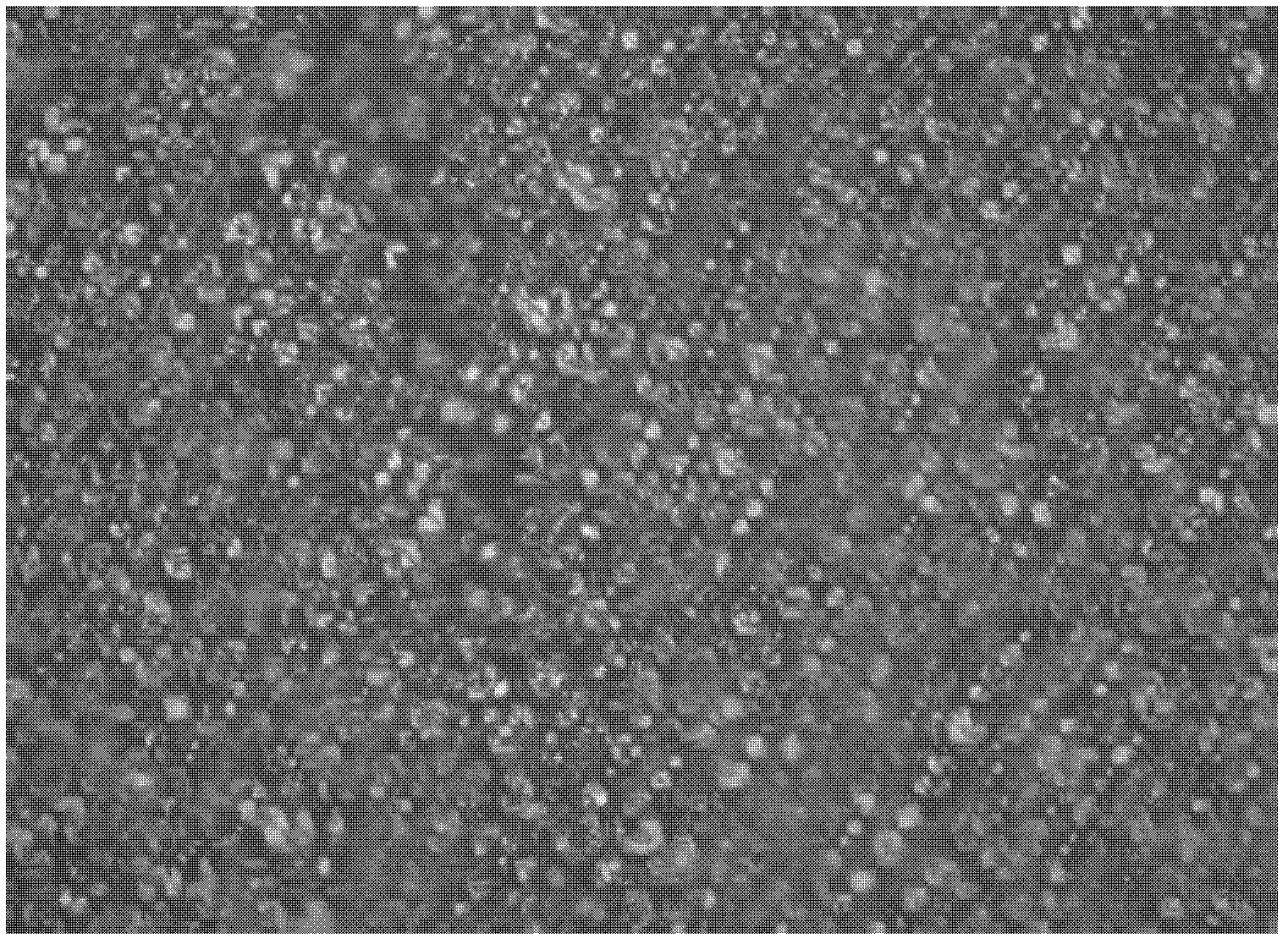

3）取出单晶硅片，用去离子水清洗后晾干即可。
