专利号: 2011102891134
申请人: 广东威创视讯科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种触摸屏的书写笔识别方法,其特征在于,包括以下步骤:

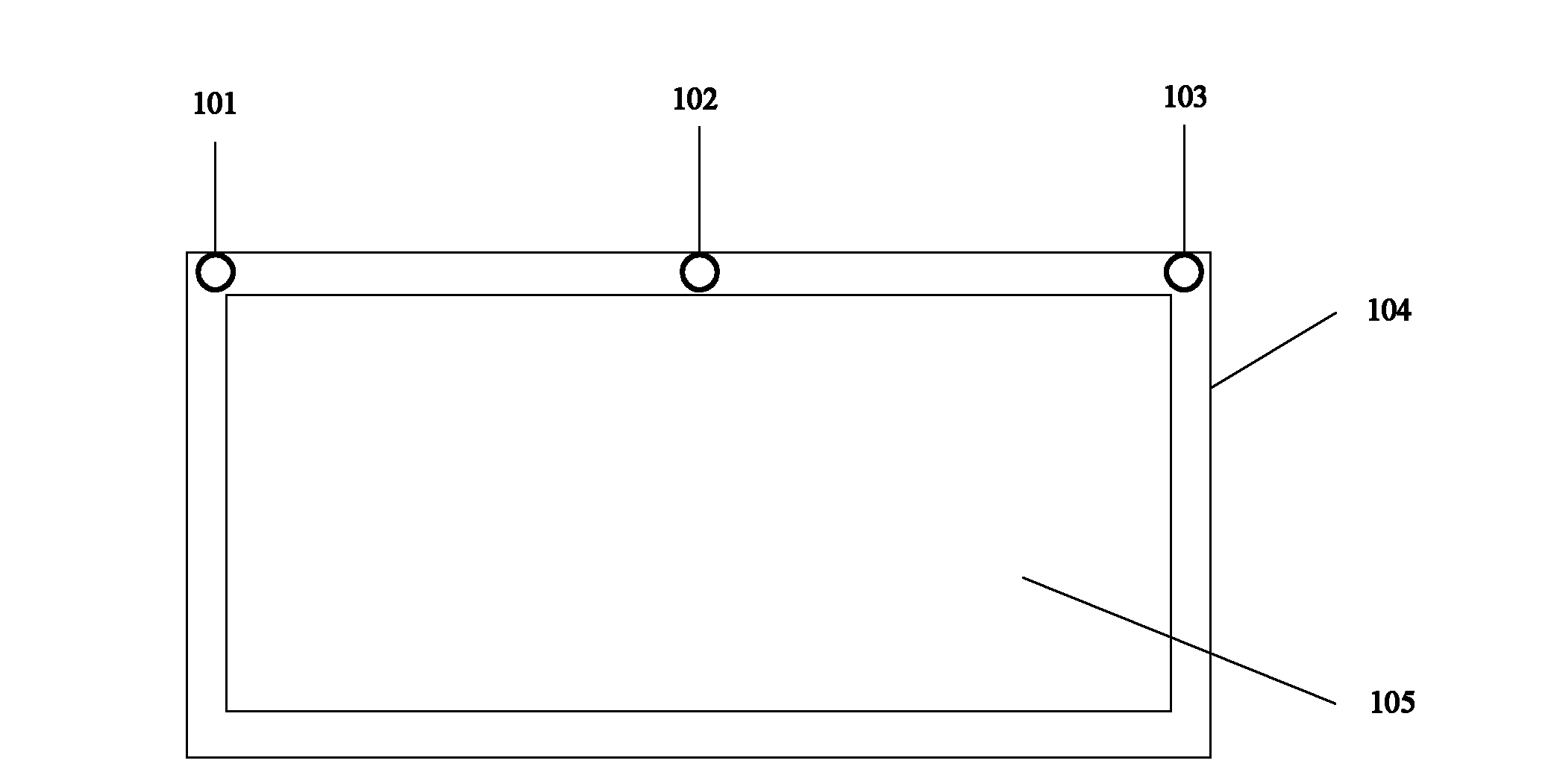

(1)读取设置于触摸屏左上角、中间、右上角的三个摄像头所拍摄的图像,图像背景为触摸屏黑色边框;

(2)判断图像中是否有光斑,如果没有则说明当前触摸屏上没有触摸物体,返回步骤(1);如果有则说明当前有触摸物体,读取该触摸物体在触摸屏上的触摸点坐标,然后进入步骤(3);

(3)分别计算三个摄像头当前所拍摄的图像中光斑宽度,以及触摸点到三个摄像头的距离,然后分别将每个摄像头对应光斑宽度值和距离相乘得到每个摄像头所对应的一个识别变量;设定一个坐标阈值,当触摸点的纵坐标不超过该坐标阈值,则求得判断因子的值为中间摄像头和右上角摄像头所得的识别变量的和,如果超过该坐标阈值,则求得判断因子的值为左上角摄像头和右上角摄像头所得的识别变量的和;

(4)根据步骤(3)得到的判断因子,设定一个固定阈值,如果判断因子的值小于该固定阈值,则说明当前触摸物体为书写笔,允许书写;如否,则不是书写笔,不允许书写。

2.根据权利要求1所述的触摸屏的书写笔识别方法,其特征在于,所述位于触摸屏左上角和右上角的摄像头的拍摄范围为90度,中间摄像头的拍摄范围为170度。

3.根据权利要求1所述的触摸屏的书写笔识别方法,其特征在于,所述步骤(3)中,计算当前所拍摄的图像中光斑宽度的具体步骤是:将采集到的图像进行二值化处理,然后计算图像第一行光斑所占的左右像素个数,此像素个数即为光斑宽度。

4.根据权利要求1所述的触摸屏的书写笔识别方法,其特征在于,所述步骤(3)中坐标阈值的范围为触摸屏高度像素个数的19/50-21/50。

5.根据权利要求1所述的触摸屏的书写笔识别方法,其特征在于,所述步骤(4)中的固定阈值根据书写笔笔尖直径大小来确定。
