专利号: 2011102750530
申请人: 广东威创视讯科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2025-05-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

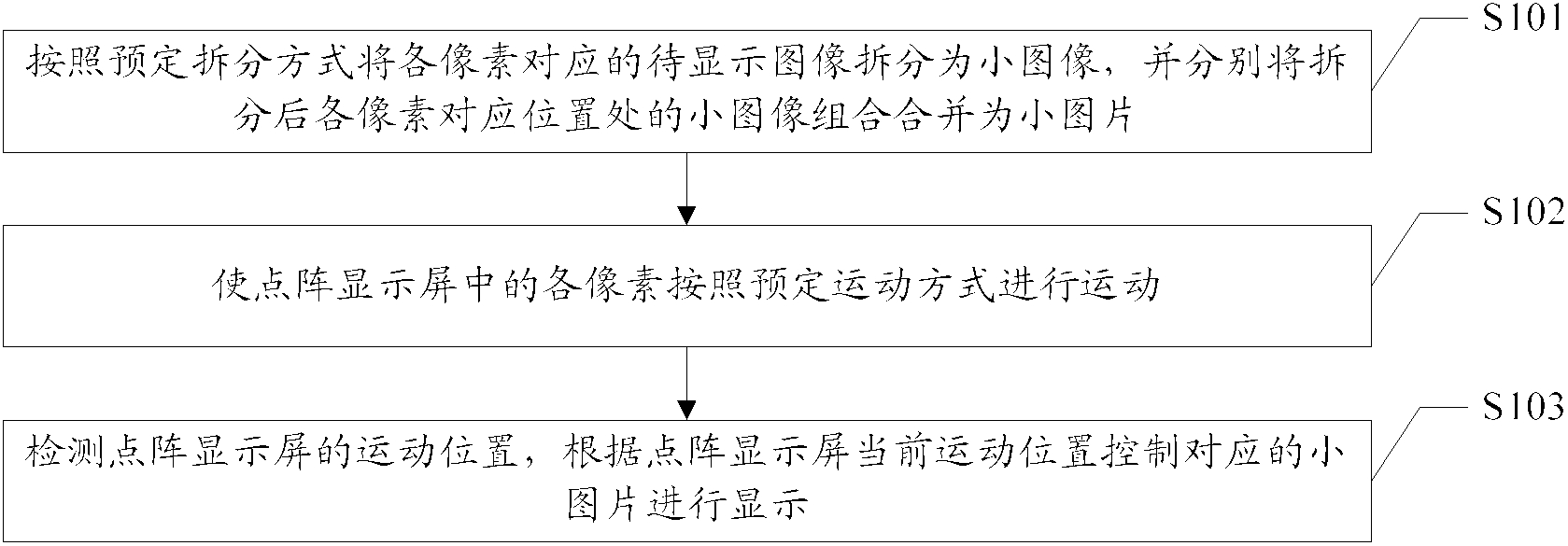

1.一种提高点阵显示屏分辨率的方法,其特征在于,包括步骤:

按照预定拆分方式将各像素对应的待显示图像拆分为小图像,并分别将拆分后各像素对应位置处的小图像组合合并为小图片;

使点阵显示屏中的各像素按照预设运动方式进行运动,所述预设运动方式包括:在一个循环周期内,各像素在该像素所在像素格栅中、与拆分后的小图像相应的对应位置处各出现一次;

检测点阵显示屏的运动位置,根据点阵显示屏当前运动位置控制对应的小图片进行显示。

2.根据权利要求1所述的提高点阵显示屏分辨率的方法,其特征在于:所述预定拆分方式包括:分别将各像素对应的待显示图像拆分为同等大小的M行N列的小图像,M、N为不同时为1的正整数。

3.根据权利要求2所述的提高点阵显示屏分辨率的方法,其特征在于,M=N=2时,点阵显示屏中的各像素每次运动的距离大于或者等于L/4、且小于或者等于L/2,L为点阵显示屏的显示像素间距。

4.根据权利要求1或2或3所述的提高点阵显示屏分辨率的方法,所述点阵显示屏为LED点阵显示屏或者OLED点阵显示屏。

5.一种提高点阵显示屏分辨率的装置,其特征在于,包括:

显示控制电路,用于按照预定拆分方式将各像素对应的待显示图像拆分为小图像,分别将拆分后各像素对应位置处的小图像组合合并为小图片,并依据运动轨迹检测单元的信号控制与点阵显示屏的当前运动位置对应的小图片进行显示;

与点阵显示屏连接的机械运动装置,用于使点阵显示屏中的各像素按照预设运动方式进行运动,所述预设运动方式包括:在一个循环周期内,各像素在该像素所在像素格栅中、与拆分后的小图像相应的对应位置处各出现一次;

运动位置检测单元,用于检测点阵显示屏的运动位置,根据点阵显示屏当前运动位置向显示控制电路输出指示点阵显示屏当前运动位置的信号。

6.根据权利要求5所述的提高点阵显示屏分辨率的装置,其特征在于:所述预定拆分方式包括:分别将各像素对应的待显示图像拆分为同等大小的M行N列的小图像,M、N为不同时为1的正整数。

7.根据权利要求6所述的提高点阵显示屏分辨率的装置,其特征在于:M=N=2,点阵显示屏中的各像素每次运动的距离大于或者等于L/4、且小于或者等于L/2,L为点阵显示屏的显示像素间距。

8.根据权利要求5或6或7所述的提高点阵显示屏分辨率的装置,其特征在于,所述机械运动装置为移动台。

9.根据权利要求8所述的提高点阵显示屏分辨率的装置,其特征在于,还包括设置在点阵显示屏的设定位置、用以平衡点阵显示屏重量的平衡重物,所述设定位置位于点阵显示屏的一侧或两侧或者下面或者背面。

10.根据权利要求5或6或7所述的提高点阵显示屏分辨率的装置,其特征在于:所述点阵显示屏为LED点阵显示屏或者OLED点阵显示屏。

11.根据权利要求8所述的提高点阵显示屏分辨率的装置,其特征在于:所述点阵显示屏为LED点阵显示屏或者OLED点阵显示屏。

12.根据权利要求9所述的提高点阵显示屏分辨率的装置,其特征在于:所述点阵显示屏为LED点阵显示屏或者OLED点阵显示屏。

13.一种点阵显示屏系统,包括点阵显示屏,其特征在于,还包括如权利要求5至12任意一项所述的提高点阵显示屏分辨率的装置。
