专利号: 2011102748901
申请人: 广东威创视讯科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

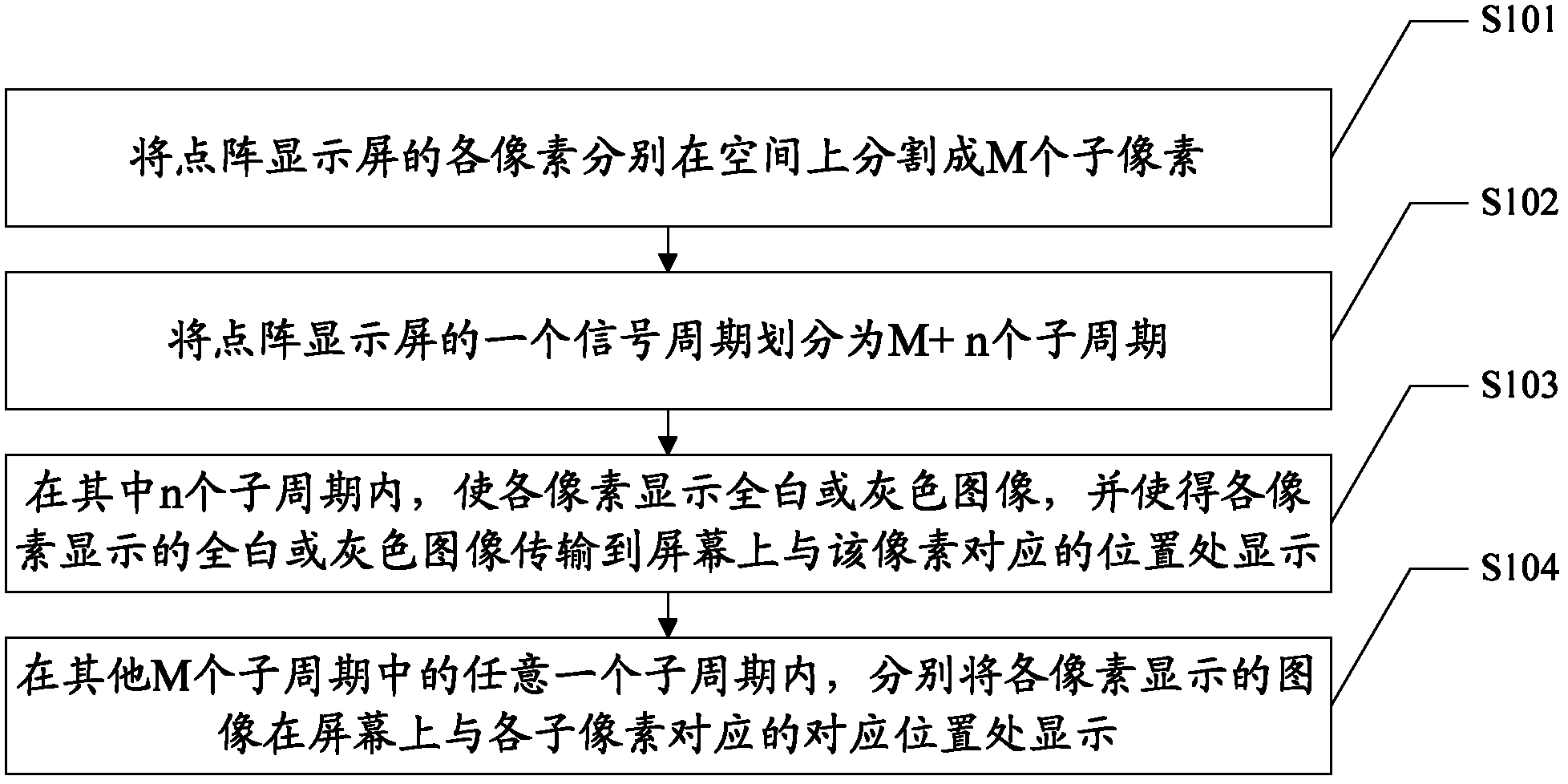

1.一种点阵显示屏分辨率倍增的方法,其特征在于,包括步骤:将点阵显示屏的各像素分别在空间上分割成M个子像素,M为正整数;

将点阵显示屏的一个信号周期划分为M+n个子周期,n为正整数;

在其中n个子周期内,使各像素显示全白或灰色图像,并使得各像素显示的全白或灰色图像传输到屏幕上与该像素对应的位置处显示;

在其他M个子周期中的任意一个子周期内,分别将各像素显示的图像在屏幕上与各子像素对应的对应位置处显示。

2.根据权利要求1所述的点阵显示屏分辨率倍增的方法,其特征在于,M=4。

3.根据权利要求1所述的点阵显示屏分辨率倍增的方法,其特征在于,M=K*L,K、L为不同时为1的正整数,K表示将一颗像素在行方向上倍增为K倍,L表示将一颗像素在列方向上倍增L倍。

4.根据权利要求3所述的点阵显示屏分辨率倍增的方法,其特征在于,K=L=2。

5.根据权利要求1至4任意一项所述的点阵显示屏分辨率倍增的方法,其特征在于,所述点阵显示屏为LED点阵显示屏或者OLED点阵显示屏。

6.一种点阵显示屏分辨率倍增的装置,其特征在于,包括:

切换频率设定单元,用于将点阵显示屏的一个信号周期划分为M+n个子周期,M、n为正整数;

信号时间同步单元,用于依据设定的信号显示方式控制分割显示单元的状态;

像素分割显示单元,用于将点阵显示屏的各像素分别在空间上分割成M个子像素,并根据所述信号时间同步单元的控制,在其中n个子周期内,使各像素显示的全白或灰色图像传输到屏幕上与该像素对应的位置处显示,在其他M个子周期中的任意一个子周期内,分别将各像素显示的图像在屏幕上与各子像素对应的对应位置处显示。

7.根据权利要求6所述的点阵显示屏分辨率倍增的装置,其特征在于,所述像素分割显示单元为可控光阀,或者可移动的开孔光阑阵列,或者可转动的开孔光阑阵列,或者两个可一维移动、间隔透光的条纹状可控光阑,或者两个可一维翻转的百叶窗状可控光阑。

8.根据权利要求6或7所述的点阵显示屏分辨率倍增的装置,其特征在于:M=K*L或者M=2*2,K、L为不同时为1的正整数,K表示将一颗像素在行方向上倍增为K倍,L表示将一颗像素在列方向上倍增L倍。

9.根据权利要求6至8任意一项所述的点阵显示屏分辨率倍增的装置,其特征在于,所述点阵显示屏为LED点阵显示屏或者OLED点阵显示屏。

10.一种点阵显示屏系统,其特征在于,包括如权利要求6至9任意一项所述的点阵显示屏分辨率倍增的装置。
