1.一种电化学电容器用活性炭材料的制备方法，其特征在于该方法具体步骤如下：

o

（1）花生壳的预处理：用普通水把剪成小块的花生壳清洗后，于110C恒温干燥12h，所得花生壳的空气干燥基水分为9.52%，灰分为1.30%，挥发分为68.34%，固定碳为20.84%，把花生壳放入烧杯中，加入0.5M的KOH溶液200mL，烧杯在磁力加热搅拌器上加热2h，用70－

80℃的蒸馏水洗涤花生壳至滤液的pH值为7，洗涤后的花生壳于110℃恒温干燥12h，得到预处理后的花生壳；

（2）活性炭的制备：量取60mL蒸馏水放入烧杯中，称取一定量的氢氧化钾溶于烧杯内的蒸馏水中，搅拌至常温得到氢氧化钾碱液，称取一定量步骤（1）所得预处理后的花生壳，放入上述碱液中，所述氢氧化钾与花生壳的质量比为（0.62）：1，用玻璃棒搅匀后将烧杯放在超声振荡器中震荡30min，然后取出烧杯用保鲜膜封住烧杯口，室温下浸泡12h后除去保鲜膜，在干燥箱中于110℃恒温干燥24h，得到碱液处理后的花生壳；

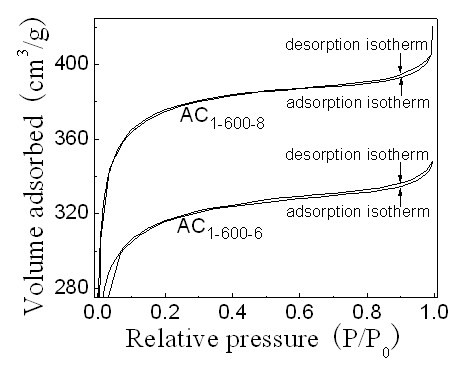

（3）把步骤（2）得到的碱液处理后的花生壳转移至刚玉坩埚中，置于微波反应器内，用高纯氮气对刚玉坩埚内的空气进行吹扫，氮气吹扫5min后，设定微波功率为600W，微波活化时间为6－10min进行微波加热活化，微波辅助活化结束后，当温度显示仪显示活化产物的温度降到200℃时，关闭氮气瓶，将活化后得到的活化产物冷却至室温后取出，用蒸馏水洗涤所述活化产物两次，往洗涤后的活化产物中加入0.5M的盐酸溶液100mL，在磁力加热搅拌器上加热2h后，用70－80℃的蒸馏水洗涤活化产物至滤液的pH值为6－7后得到活性炭，将洗涤后的活性炭置于干燥箱中于110℃恒温干燥24h后研磨至325目，得到电化学电容器用活性炭材料。
