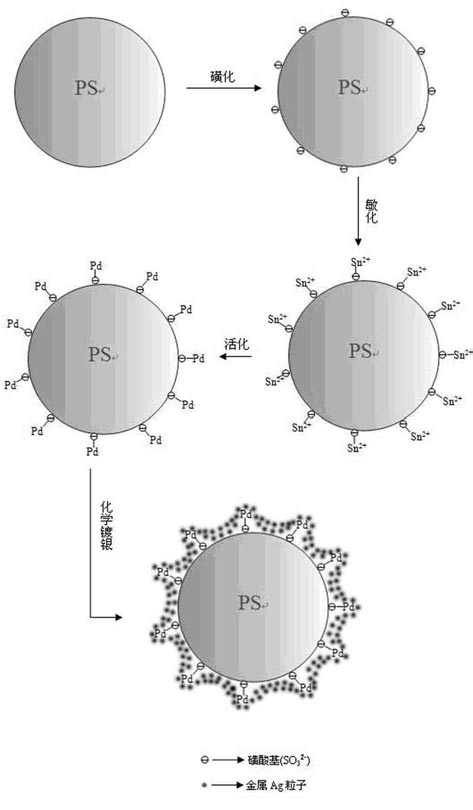

1.一种PS微球化学镀银的方法，其特征在于，所述方法依次按如下步骤进行：（1）对PS微球表面进行粗化处理

把PS微球加入到已经配制好的粗化液中，于30℃下粗化15min；所述粗化液，溶质为：

2～10 %（质量分数）重铬酸钾、1～10 %（质量分数）十二烷基苯磺酸钠和5～10 %（质量分数）的98%的浓硫酸，溶剂为水；

每克PS微球所需粗化液的量为15～50ml；

（2）对PS微球进行表面糙化处理

把步骤1所得到的PS微球依次加入到1～10%（质量分数）的SnCl2敏化液和0.01～

0.05%（质量分数）的PdCl2活化液中，在敏化液和活化液中分别恒温30℃，匀速搅拌15min；

每克PS微球所需敏化液的量为15～50ml； 每克PS微球所需活化液的量为15～50ml； （3）将步骤2所得到的PS微球加入到由硝酸银和氨水配成的银氨溶液中，滴加还原剂甲醛后继续反应20 min，过滤、洗涤，并于80℃真空干燥，得银包PS复合填料; PS /硝酸银质量比为2～4：1；

每克硝酸银所需28%（体积分数）氨水量为4～8ml；

每克硝酸银所需37%（质量分数）甲醛量为1～5ml。
