专利号: 2011100089168
申请人: 中兴通讯股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

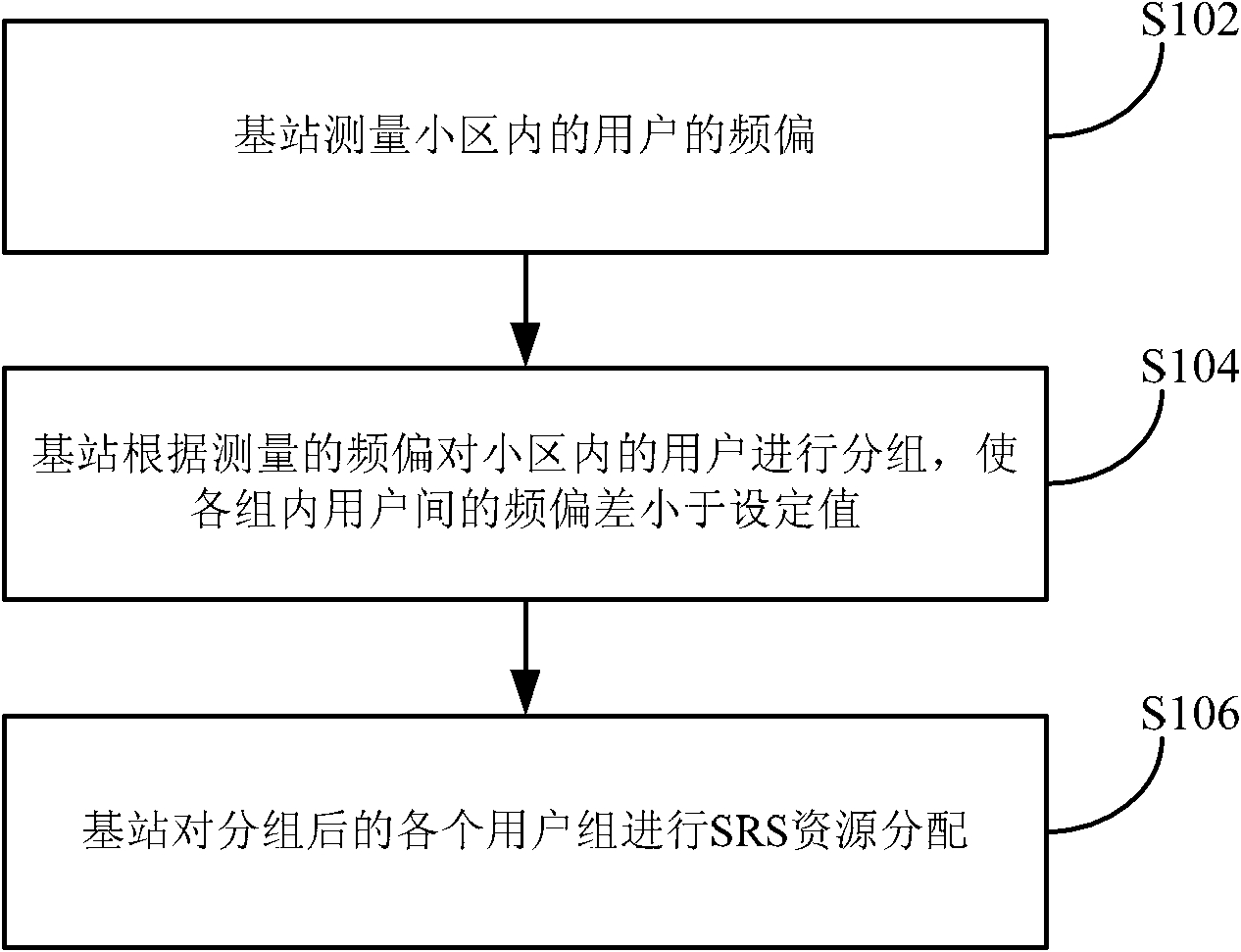

1.一种用于发送探测参考信号SRS的资源分配方法,其特征在于,包括:基站测量小区内的用户的频偏;

所述基站根据测量的所述频偏对所述小区内的用户进行分组,使各组内用户间的频偏差小于设定值,其中,所述基站根据测量的所述频偏对所述小区内的用户进行分组包括:所述基站确定所述小区内的用户发送SRS的带宽;所述基站根据确定的所述带宽、测量的所述频偏和码分用户数门限对所述小区内的用户进行分组,其中,所述码分用户数门限是在相同时频资源上发送SRS的最大用户数,所述基站根据确定的所述带宽、测量的所述频偏和码分用户数门限对所述小区内的用户进行分组包括:所述基站将所述发送SRS的带宽相同的用户分为一组,得到多个第一级用户组;对于每个所述第一级用户组,所述基站根据所述第一级用户组内用户的频偏分布,将频偏差小于所述设定值的用户作为一组,得到多个第二级用户组;对于每个所述第二级用户组,所述基站统计所述第二级用户组中的用户数,对所述用户数大于所述码分用户数门限的所述第二级用户组进行分组,使分组后的每组用户数小于或等于所述码分用户数门限;

所述基站对分组后的各个用户组进行SRS资源分配。

2.根据权利要求1所述的方法,其特征在于,所述基站确定所述小区内的用户发送SRS的带宽包括以下之一:所述基站根据所述小区内的用户测量上报的路损值和功率余量PHR,确定所述用户发送SRS的带宽;

所述基站测量所述小区内的用户的信噪比和功率余量,根据所述信噪比和功率余量确定所述用户发送SRS的带宽。

3.根据权利要求1所述的方法,其特征在于,所述基站根据所述第一级用户组内用户的频偏分布,将频偏差小于所述设定值的用户作为一组包括:所述基站根据所述第一级用户组内用户的频偏确定所述第一级用户组的频偏范围,根据所述频偏范围设定多个频偏基准值;

所述基站根据所述多个频偏基准值和所述设定值将所述频偏范围划分为多个区间,使所述频偏基准值为该区间的中心值,每个区间两端频偏的频偏差小于所述设定值;将每个区间对应的用户作为一组。

4.根据权利要求1所述的方法,其特征在于,所述基站对分组后的各个用户组进行SRS资源分配包括:对于同一组内的用户,所述基站分配的SRS资源中的时隙、频带和传输梳相同,分配的循环移位值不同;

对于不同组之间的用户,所述基站分配的SRS资源中的时隙、频带和传输梳中至少有一项不同。

5.根据权利要求4所述的方法,其特征在于,对于不同组之间的用户,所述基站分配的SRS资源中的时隙、频带和传输梳中至少有一项不同包括:对于不同组之间的用户,所述基站确定每组用户的频偏中心值;

所述基站将频偏中心值的差值未超过第一门限的两个用户组的SRS资源分配在同一个时隙同一频带的不同传输梳;

所述基站将频偏中心值的差值超过所述第一门限、且未超过第二门限的两个用户组的SRS资源分配在同一个时隙的相邻频带;

所述基站将频偏中心值的差值超过所述第二门限、且未超过第三门限的两个用户组的SRS资源分配在同一个时隙的不同频带;

所述基站将频偏中心值的差值超过所述第三门限的多个用户组的SRS资源分配在不同的时隙;其中,所述第一门限小于所述第二门限,所述第二门限小于所述第三门限。

6.一种用于发送探测参考信号SRS的资源分配装置,其特征在于,包括:频偏测量模块,用于测量小区内的用户的频偏;

分组模块,用于根据所述频偏测量模块测量的所述频偏对所述小区内的用户进行分组,使各组内用户间的频偏差小于设定值,其中,所述分组模块包括:带宽确定单元,用于确定所述小区内的用户发送SRS的带宽;

分组单元,用于根据所述带宽确定单元确定的所述带宽、所述频偏测量模块测量的所述频偏和码分用户数门限对所述小区内的用户进行分组,其中,所述码分用户数门限是在相同时频资源上发送SRS的最大用户数,所述分组单元包括:第一级分组子单元,用于将带宽确定单元确定的所述发送SRS的带宽相同的用户分为一组,得到多个第一级用户组;第二级分组子单元,用于对于所述第一级分组子单元得到的每个所述第一级用户组,根据所述第一级用户组内用户的频偏分布,将频偏差小于所述设定值的用户作为一组,得到多个第二级用户组;第三级分组子单元,用于对于所述第二级分组子单元得到的每个所述第二级用户组,统计所述第二级用户组中的用户数,对所述用户数大于所述码分用户数门限的所述第二级用户组进行分组,使分组后的每组用户数小于或等于所述码分用户数门限;

资源分配模块,用于对所述分组模块分组后的各个用户组进行SRS资源分配。

7.根据权利要求6所述的装置,其特征在于,所述第二级分组子单元包括:基准值设定子单元,用于根据所述第一级用户组内用户的频偏确定所述第一级用户组的频偏范围,根据所述频偏范围设定多个频偏基准值;

区间划分子单元,用于根据所述多个频偏基准值和所述设定值将所述频偏范围划分为多个区间,使所述频偏基准值为该区间的中心值,每个区间两端频偏的频偏差小于所述设定值;

划分子单元,用于将每个区间对应的用户作为一组。

8.根据权利要求6所述的装置,其特征在于,所述资源分配模块包括:

组内分配单元,用于对于同一组内的用户,分配的SRS资源中的时隙、频带和传输梳相同,分配的循环移位值不同;

组间分配单元,用于对于不同组之间的用户,分配的SRS资源中的时隙、频带和传输梳中至少有一项不同。

9.根据权利要求8所述的装置,其特征在于,所述组间分配单元包括:

偏移中心值确定子单元,用于对于不同组之间的用户,确定每组用户的频偏中心值;

第一组间分配子单元,用于将频偏中心值的差值未超过第一门限的两个用户组的SRS资源分配在同一个时隙同一频带的不同传输梳;

第二组间分配子单元,用于将频偏中心值的差值超过所述第一门限、且未超过第二门限的两个用户组的SRS资源分配在同一个时隙的相邻频带;

第三组间分配子单元,用于将频偏中心值的差值超过所述第二门限、且未超过第三门限的两个用户组的SRS资源分配在同一个时隙的不同频带;

第四组间分配子单元,用于将频偏中心值的差值超过所述第三门限的多个用户组的SRS资源分配在不同的时隙;

其中,所述第一门限小于所述第二门限,所述第二门限小于所述第三门限。
