专利号: 201010616035X
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

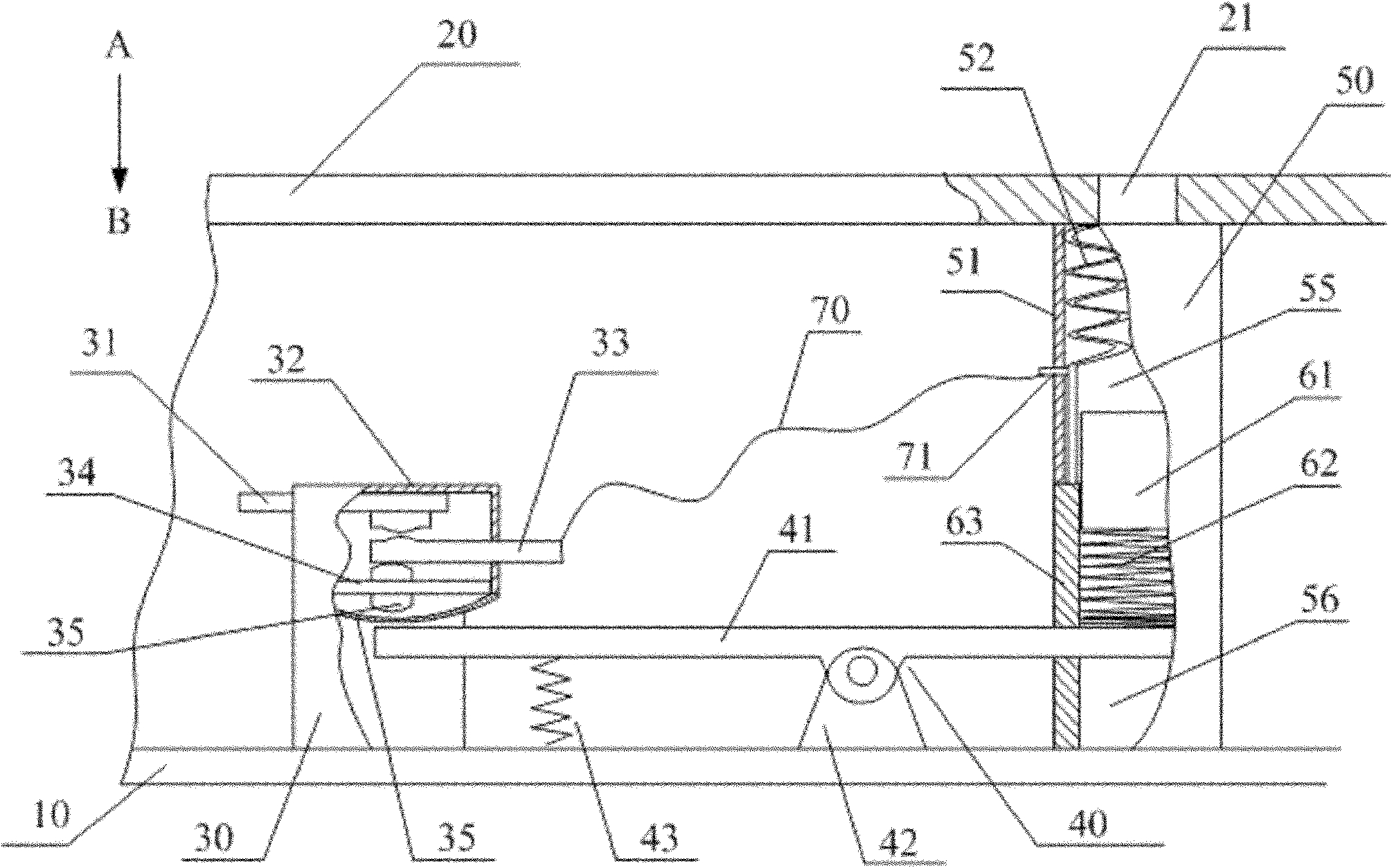

1.一种安全插座,其特征在于,在插座底盒(10)与带插头片口(21)的插座上盖(20)形成的插座腔体内还包括电源离合装置(30)、传压板(40)、连接导线(70)和插座支撑筒(50);所述传压板(40)设置在插座底盒(10)上,一端伸入电源离合装置(30)腔体内,另一端伸入插座支撑筒(50)腔体内,插座支撑筒(50)与电源离合装置(30)通过连接导线(70)电气连接。

2.根据权利要求1所述安全插座,其特征在于,所述传压板(40)包括传压板支座(42)和压力平板(41),传压板支座(42)固定在插座底盒(10)上,压力平板(41)设置在传压板支座(42)上,压力平板(41)可绕传压板支座(42)转动,压力平板(41)至少一端的下部设置回拉弹簧(43),回拉弹簧(43)一端与插座底盒(10)呈固定连接。

3.根据权利要求2所述安全插座,其特征在于,所述压力平板(41)的两端的下部设置回拉弹簧(43)。

4.根据权利要求1所述安全插座,其特征在于,所述电源离合装置(30)包括上部密封腔和下部开口空腔,上部密封腔由空腔皮(32)与密封阀(34)构成,一端带凸块的弹性导电弹片条一(31)非凸块一端延伸出上部密封腔外与输入电源线连接,一端带凸块的弹性导电弹片条二(33)的非凸块一端延伸出密封腔外与连接导线(70)连接,弹性导电弹片条一(31)的凸块和弹性导电弹片条二(33)的凸块面向设置,位于上部密封腔内;下部开口空腔一侧带有一缺口,传压板(40)的压力平板(41)的一端通过该缺口伸入电源离合装置(30)下部开口空腔中;所述密封阀(34)为由绝缘弹性材料制成,中部带有凸块(35),其边沿固定在绝缘的空腔皮(32)上,其中部具有一定弹性,可在压力作用下呈现凹凸形状。

5.根据权利要求4所述安全插座,其特征在于,在所述密封阀(34)的下部设有密封胶膜(35),密封胶膜(35)固定在绝缘的空腔皮(32)上,且完全覆盖密封阀(34)。

6.根据权利要求1所述安全插座,其特征在于,所述插座支撑筒(50)由上腹腔(55)和下腹腔(56)连接而成,所述上腹腔(55)内嵌套与接线端子(71)电气连接的握力弹簧片组(52),接线端子(71)与连接导线(70)电气连接;所述下腹腔(56)内嵌活塞(61)与弹簧(62)的连接体,下腹腔(56)一侧带有开口,传压板(40)的压力平板(41)的一端从该开口伸入下腹腔内与弹簧(62)连接。

7.根据权利要求6所述安全插座,其特征在于,所述握力弹簧片组(52)为至少二根握力弹簧片(53)。

8.根据权利要求6所述安全插座,其特征在于,所述握力弹簧片组(52)为由至少二根握力弹簧片(53)和握力环(54)构成的弹簧片筒。

9.根据权利要求4-8任一所述安全插座,其特征在于,所述连接导线(70)、弹性导电弹片条二(33)延伸出上部密封腔外部分、弹性导电弹片条二(33)与连接导线(70)连接部分、接线端子(71)以及接线端子(71)与连接导线(70)的连接部分都被绝缘层包裹或者封装。

10.根据权利要求9所述安全插座,其特征在于,所述插座支撑筒(50)的下腹腔(56)内壁与活塞(61)油密封。
