专利号: 2010105601552
申请人: 中兴通讯股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种音频处理方法,其特征在于,包括:

第一无线模块与总线接口音频外设对应的设备方式为第一方式,第二无线模块与所述总线接口音频外设对应的设备方式为第二方式,且所述第一无线模块与所述第二无线模块位于同一个双模数字移动通信终端上;

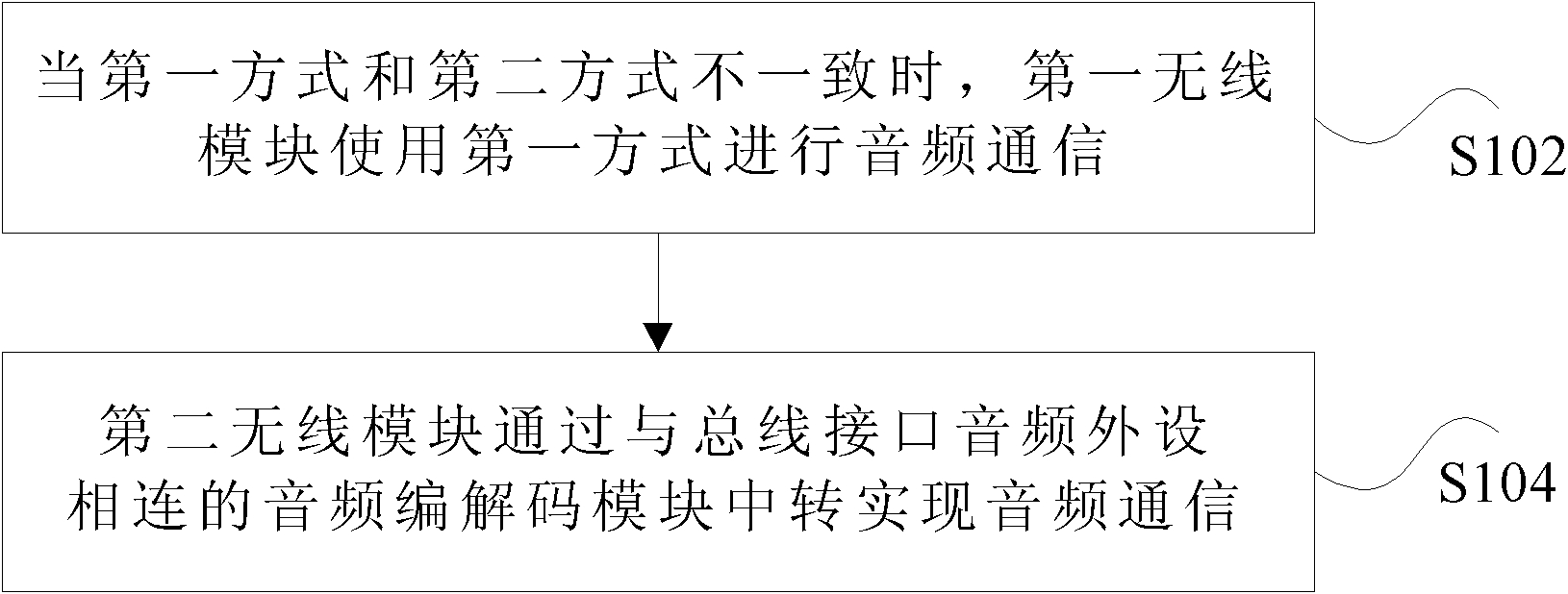

当所述第一方式和所述第二方式不一致时,所述第一无线模块使用第一方式进行音频通信,第二无线模块通过与所述总线接口音频外设相连的音频编解码模块中转实现音频通信。

2.根据权利要求1所述的方法,其特征在于,当所述第一方式和所述第二方式不一致时,所述第二无线模块通过与所述总线接口音频外设相连的音频编解码模块中转实现音频通信包括:将所述总线接口音频外设接收到的模拟音频数据通过模拟/数字A/D转换为数字音频数据;

将所述数字音频数据发送至所述音频编解码模块进行数字/模拟D/A转换;

将转换后的所述数字音频数据发送至所述第二无线模块进行射频发送。

3.根据权利要求1所述的方法,其特征在于,当所述第一方式和所述第二方式不一致时,所述第二无线模块通过与所述总线接口音频外设相连的音频编解码模块中转实现音频通信包括:将所述第二无线模块接收到的模拟音频数据通过A/D转换为数字音频信号;

将所述数字音频信号发送至所述音频编解码模块进行D/A转换;

将转换后的所述数字音频信道发送至所述总线接口音频外设进行播放。

4.根据权利要求1所述的方法,其特征在于,所述第一无线模块和所述第二无线模块的音频物理通道和逻辑通道处于分开状态时,还包括:接收分别对应于多个音频应用模式的协议指令AT;

根据所述AT分别建立对应与所述多个音频应用模式的响应渠道,其中,所述音频应用模式包括:手持、蓝牙、耳机和免提;

在所述响应渠道中,将来自不同物理通道的音频信号映射到同一个物理通道中并分别配置对应于所述逻辑通道的音频参数。

5.根据权利要求1所述的方法,其特征在于,所述第一无线模块和所述第二无线模块的音频物理通道和逻辑通道处于不可分开状态时,还包括:接收分别对应于多个音频应用模式的协议指令AT;

根据所述AT分别建立对应与所述多个音频应用模式的响应渠道,其中,所述音频应用模式包括:手持、蓝牙、耳机和免提;

在所述响应渠道中,将来自不同物理通道的音频信号映射到同一个物理通道中,并分别配置音频参数百分比对应于所述音频应用模式。

6.根据权利要求1至5任一项所述的方法,其特征在于,所述总线接口音频外设为蓝牙;

所述第一无线模块和所述第二无线模块为以下之一:GSM、码分多址CDMA、时分同步码分多址TD SCDMA、CDMA2000、宽带码分多址WCDMA、长期演进LTE。

7.一种双模数字移动通信终端,其特征在于,包括:

第一无线模块,用于当第一方式和第二方式不一致时,使用第一方式进行音频通信,其中,所述第一方式为所述第一无线模块与所述总线接口音频外设对应的设备方式,所述第二方式为第二无线模块与所述总线接口音频外设对应的设备方式;

所述第二无线模块,用于通过与所述总线接口音频外设相连的音频编解码模块中转实现音频通信。

8.根据权利要求7所述的终端,其特征在于,所述第二无线模块包括:第一转换模块,用于将所述总线接口音频外设接收到的模拟音频数据通过模拟/数字A/D转换为数字音频数据;

第一发送模块,用于将所述数字音频数据发送至所述音频编解码模块进行数字/模拟D/A转换;

第二发送模块,用于将转换后的所述数字音频数据发送至其所在的所述第二无线模块进行射频发送。

9.根据权利要求7所述的终端,其特征在于,所述第二无线模块包括:第二转换模块,用于将其所在的第二无线模块接收到的模拟音频数据通过A/D转换为数字音频信号;

第三发送模块,用于将所述数字音频信号发送至所述音频编解码模块进行D/A转换;

第四发送模块,用于将转换后的所述数字音频信道发送至所述总线接口音频外设进行播放。

10.根据权利要求7所述的终端,其特征在于,还包括:第一指令接收模块,用于在所述第一模块或所述第二模块的音频物理通道和逻辑通道处于分开状态时,接收分别对应于多个音频应用模式的协议指令AT;

第一建立模块,用于根据所述AT分别建立对应与所述多个音频应用模式的响应渠道,其中,所述音频应用模式包括:手持、蓝牙、耳机和免提;

第一处理模块,用于在所述响应渠道中,将来自不同物理通道的音频信号映射到同一个物理通道中并分别配置对应于所述逻辑通道的音频参数。

11.根据权利要求7所述的终端,其特征在于,还包括:第二指令接收模块,用于在所述第一模块或第二模块的音频物理通道和逻辑通道处于不可分开状态时,接收分别对应于多个音频应用模式的协议指令AT;

第二建立模块,用于根据所述AT分别建立对应与所述多个音频应用模式的响应渠道,其中,所述音频应用模式包括:手持、蓝牙、耳机和免提;

第二处理模块,用于在所述响应渠道中,将来自不同物理通道的音频信号映射到同一个物理通道中并分别配置音频参数百分比对应于所述音频应用模式。
