专利号: 2010102843263
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

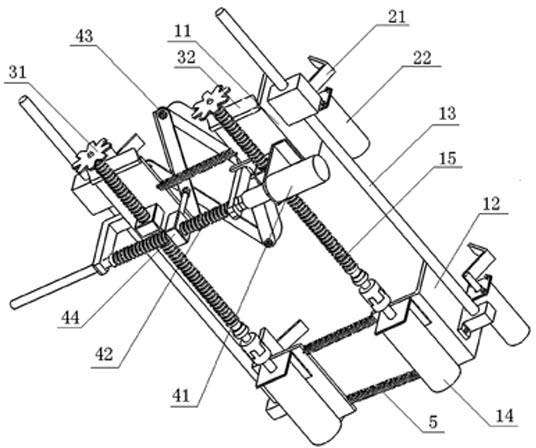

1.铁塔除冰机,其特征在于:包括升降模块、夹持定位模块、旋切犁板除冰模块和菱形刮板除冰模块,所述升降模块由对称的左、右升降模块组成,其包括上下级机座、主转电机和传动丝杠,所述主转电机固定在下级机座上,所述主转电机上连接有传动丝杠,所述传动丝杠上的第一传动螺母与上级机座连接;所述上、下级机座上均安装有所述的夹持定位模块,所述夹持定位模块包括卡扣、卡扣电机,所述卡扣安装在卡扣电机上,所述卡扣电机分别固定在上、下级机座上;所述旋切犁板除冰模块包括去除铁塔两侧角铁覆冰的旋切除冰刀片和犁型除冰刀片,所述旋切除冰刀片安装在所述传动丝杠的顶端,所述犁型除冰刀片固定在上级机座的顶端;所述菱形刮板除冰模块包括横轴电机、横轴丝杠和去除铁塔侧面覆冰的菱形刮板,所述横轴电机固定在右上级机座上,并与所述横轴丝杠连接,所述横轴丝杠的另一端连接在左上级机座上,所述菱形刮板一侧固定在横轴丝杠右端,其对角线所连的另一侧固定在横轴丝杠上的第二传动螺母上。

2.根据权利要求1所述的铁塔除冰机,其特征在于:所述上、下级机座之间安装有圆柱形直线导轨,其通过导轨支承座和滑块分别与上、下级机座连接。

3.根据权利要求1或2所述的铁塔除冰机,其特征在于:所述左、右升降模块中的对应的上、下级机座之间由拉簧连接。

4.根据权利要求3所述的铁塔除冰机,其特征在于:所述夹持定位模块的卡扣一端通过平键安装在卡扣电机轴上。

5.根据权利要求4所述的铁塔除冰机,其特征在于:所述菱形刮板由四组相同刀具组成,所述的每组刀具由两片刀片向内呈120°构成。

6.根据权利要求5所述的铁塔除冰机,其特征在于:所述右上级机座上设有一限制菱形刮板转动的固定U型卡槽。

7.根据权利要求6所述的铁塔除冰机,其特征在于:所述传动丝杠和横轴丝杠均通过联轴器连接在其对应的电机上。
