专利号: 2010101958344
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

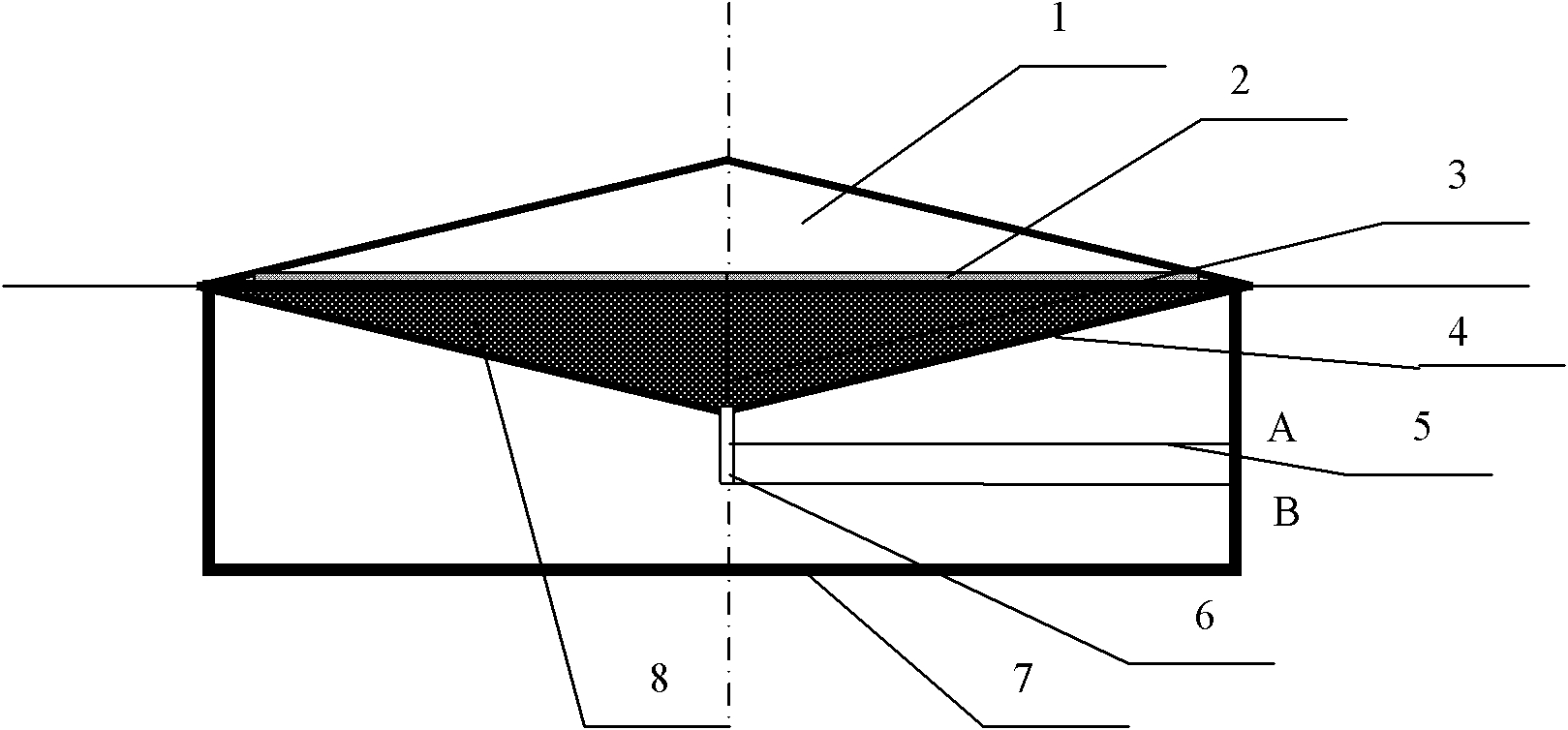

1.一种基于全方位倾斜传感器的塌方监测装置,其特征在于:所述塌方监测装置包括力传感网、全方位倾斜传感器、声光报警单元和供电单元;所述的全方位倾斜传感器包括透明上圆锥体、导电圆环、绝缘线、透明下圆锥体、导线、导电空心管、外壳和水银;导电圆环嵌入在透明上圆锥体内,嵌入后的导电圆环的边缘离透明上圆锥体的底部的距离为Δ,绝缘线焊接在导电圆环,透明下圆锥体的圆锥尖处插入导电空心管,导电空心管的一段进入透明下圆锥体的内部,绝缘线穿过导电空心管的内部将绝缘线引到透明下圆锥体的外部,导电空心管和透明下圆锥体固定密封,绝缘线与透明下圆锥体的内部和导电空心管保持绝缘状态,水银填满圆锥体,将透明上圆锥体和透明下圆锥体固定在一起形成密闭的空间;与导电空心管连接的导线和与绝缘线连接的导线分别引线到外壳上,所述与导电空心管连接的导线和与绝缘线连接的导线与声光报警单元报警的主动触发信号端连接;所述的力传感网为埋设在泥石流、塌方可能发生区域的地面上的一排立杆,各立杆之间用缆索进行连接,缆索与缆索之间以编织方式进行连接,将所述的全方位倾斜传感器安置在各立杆的最中间的一根立杆上;所述的全方位倾斜传感器安置在地表内,所述地表的坡度≥30°,且地表为软质地表;在30平方米~100平方米的区域内埋设一个所述的全方位倾斜传感器。

2.如权利要求1所述的基于全方位倾斜传感器的塌方监测装置,其特征在于:所述塌方监测装置包括多个全方位倾斜传感器,多个全方位倾斜传感器构成的监测网,将多个所述的全方位倾斜传感器的与导电空心管连接的导线和与绝缘线连接的导线分别连接在一起,然后接入到所述的声光报警单元。
