1.一种纳米硼酸镍晶须的制备方法，其特征在于通过溶胶-凝胶法制备，所述的制备包括如下步骤：(1)将无机镍盐、硼酸、柠檬酸，按物质的量比1∶1～10∶1～10的比例加水配置成水溶液，并控制所述的水溶液中无机镍盐的浓度为0.1～2.0mol/L，在室温下搅拌2～72小时，然后在40～300℃下烘干，得到咖啡色干凝胶；(2)将所述步骤(1)中得到的干凝胶在空气氛围下于500～1500℃煅烧2～72小时，得到绿色粉状物；(3)用0.1～

1.0mol/L盐酸或热的去离子水洗涤步骤(2)中得到的绿色粉状物至洗液中三氧化二硼消失，再用去离子水洗涤，过滤，滤饼在40～200℃干燥，制得如Ni3B2O6所示的纳米硼酸镍晶须。

2.如权利要求1所述的纳米硼酸镍晶须的制备方法，其特征在于所述可溶于水的无机镍盐为硝酸镍、硫酸镍或氯化镍。

3.如权利要求1所述的纳米硼酸镍晶须的制备方法，其特征在于所述的步骤(1)的水溶液中，所述的硼酸浓度为0.1～2.0mol/L。

4.如权利要求1所述的纳米硼酸镍晶须的制备方法，其特征在于所述无机镍盐、硼酸和柠檬酸的物质的量比为1∶1～4∶1～4。

5.如权利要求1所述的纳米硼酸镍晶须的制备方法，其特征在于所述步骤(1)的在室温下搅拌8～24小时。

6.如权利要求1所述的纳米硼酸镍晶须的制备方法，其特征在于所述步骤(1)的烘干温度为120～150℃。

7.如权利要求1所述的纳米硼酸镍晶须的制备方法，其特征在于所述步骤(2)中的煅烧温度为750～950℃。

8.如权利要求1所述的纳米硼酸镍晶须的制备方法，其特征在于所述步骤(3)中用

0.1～1.0mol/L盐酸或热的去离子水洗涤所述的绿色粉状物3～4次。

9.如权利要求1所述的纳米硼酸镍晶须的制备方法，其特征在于所述步骤(3)中滤饼的干燥温度为100～120℃。

10.如权利要求1所述的纳米硼酸镍晶须的制备方法，其特征在于通过溶胶-凝胶法制备，所述的制备按如下步骤进行：(1)取无机镍盐、硼酸、柠檬酸，按物质的量比为1∶1～

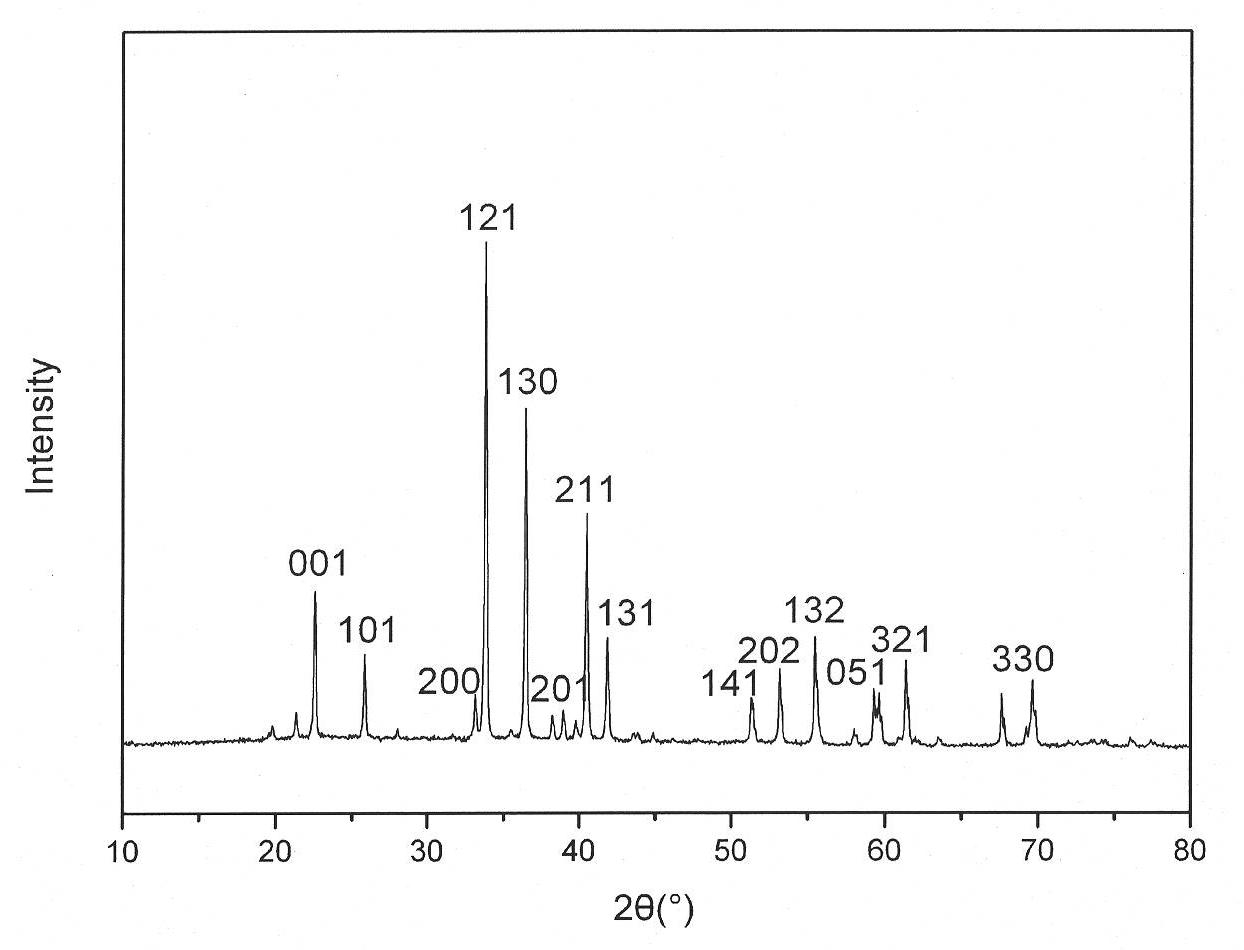

4∶1～4的比例加水配成溶液，并控制所述的水溶液中无机镍盐的浓度为0.1～2.0mol/L，所述的硼酸浓度为0.1～2.0mol/L，在室温下搅拌8～24小时，然后在120～150℃下烘干，得到咖啡色干凝胶；(2)将所述步骤(1)中得到的干凝胶在空气氛围下于750～950℃煅烧4～20小时，得到绿色粉状物；(3)用0.1～1.0mol/L盐酸或热的去离子水洗涤所述步骤(2)中得到的绿色粉状物3～4次，再用去离子水洗涤直至洗液中三氧化二硼消失，过滤，100～120℃干燥，制得如Ni3B2O6所示的纳米硼酸镍晶须。
