1.一种聚酰胺/苯乙烯梳状接枝聚合物的制备方法，其特征在于，该方法包括以下步骤：（1）将苯乙烯、单体A溶解在溶剂中，置于加热的油浴中，磁力搅拌并通氮气，升温至

60～180℃后加入自由基引发剂B，反应进行4～72h后得到大分子活化剂C；

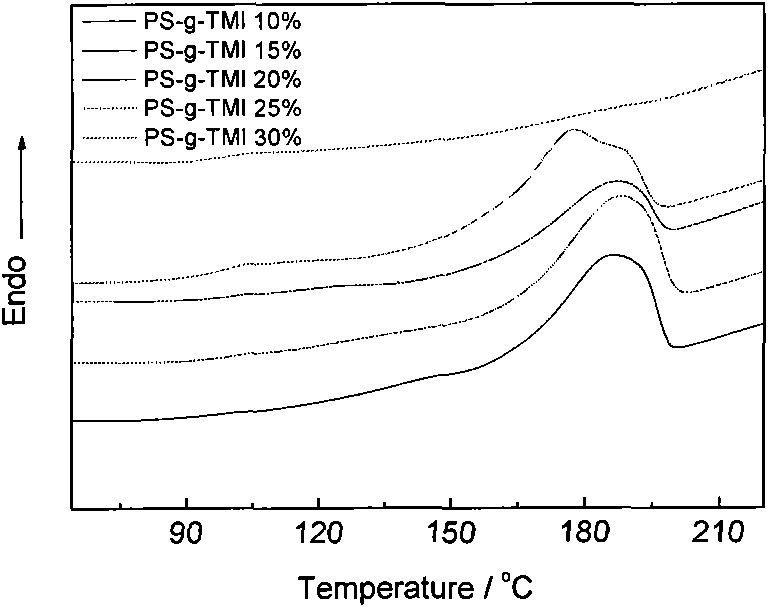

（2）将大分子活化剂C及内酰胺单体D加热至熔融，然后在该熔融体系中加入催化剂，反应0.5-1小时得到梳状聚合物；

步骤（2）所述的内酰胺单体D为单体摩尔比为1:1的己内酰胺/十二内酰胺混合物，内酰胺单体D的加入量为步骤（2）中C和D总重量的70～90wt%；

步骤（2）所述的催化剂包括各种内酰胺金属化合物、各种碱金属、或碱金属氢化物、碱金属氢氧化物或各种碱金属醇盐中的一种或几种，催化剂的加入量为步骤（2）中C和D总重量的2-5%；

步骤（1）所述的单体A同时具有双键及可引发内酰胺聚合的官能团，其加入量为苯乙烯重量的1～10wt%；

所述的单体A选自3-异丙烯基-a,a’-二甲基苄基异氰酸酯、1-丁烯酰氯或丙烯酸酯中的一种或几种。

2.根据权利要求1所述的一种聚酰胺/苯乙烯梳状接枝聚合物的制备方法，其特征在于，步骤（1）所述的溶剂为苯乙烯和聚苯乙烯的良溶剂，为甲苯或乙苯。

3.根据权利要求1所述的一种聚酰胺/苯乙烯梳状接枝聚合物的制备方法，其特征在于，步骤（1）所述的自由基引发剂B选自偶氮类引发剂、有机过氧类引发剂或油溶性氧化-还原引发体系中的一种或几种，其用量为苯乙烯和单体A总重量的0.05～5wt%。

4.根据权利要求3所述的一种聚酰胺/苯乙烯梳状接枝聚合物的制备方法，其特征在于，所述的偶氮类引发剂包括偶氮二异丁腈或偶氮二异庚腈，所述的有机过氧类引发剂包括过氧化环己酮、过氧化二苯甲酰或叔丁基过氧化氢；所述的油溶性氧化-还原引发体系中氧化剂包括氢过氧化物、过氧化二烷基，还原剂包括叔胺、环烷酸盐。

5.根据权利要求1所述的一种聚酰胺/苯乙烯梳状接枝聚合物的制备方法，其特征在于，所述的各种内酰胺金属化合物包括己内酰胺钠；所述的各种碱金属包括钾、钠或锂；所述的碱金属氢化物包括NaH或LiH；所述的碱金属氢氧化物包括NaOH或KOH；所述的碱金属醇盐为乙醇钠。
