1、一种两步法制备羟基磷灰石—丝素蛋白复合支架材料的方法，其特征在 于该方法的步骤如下：

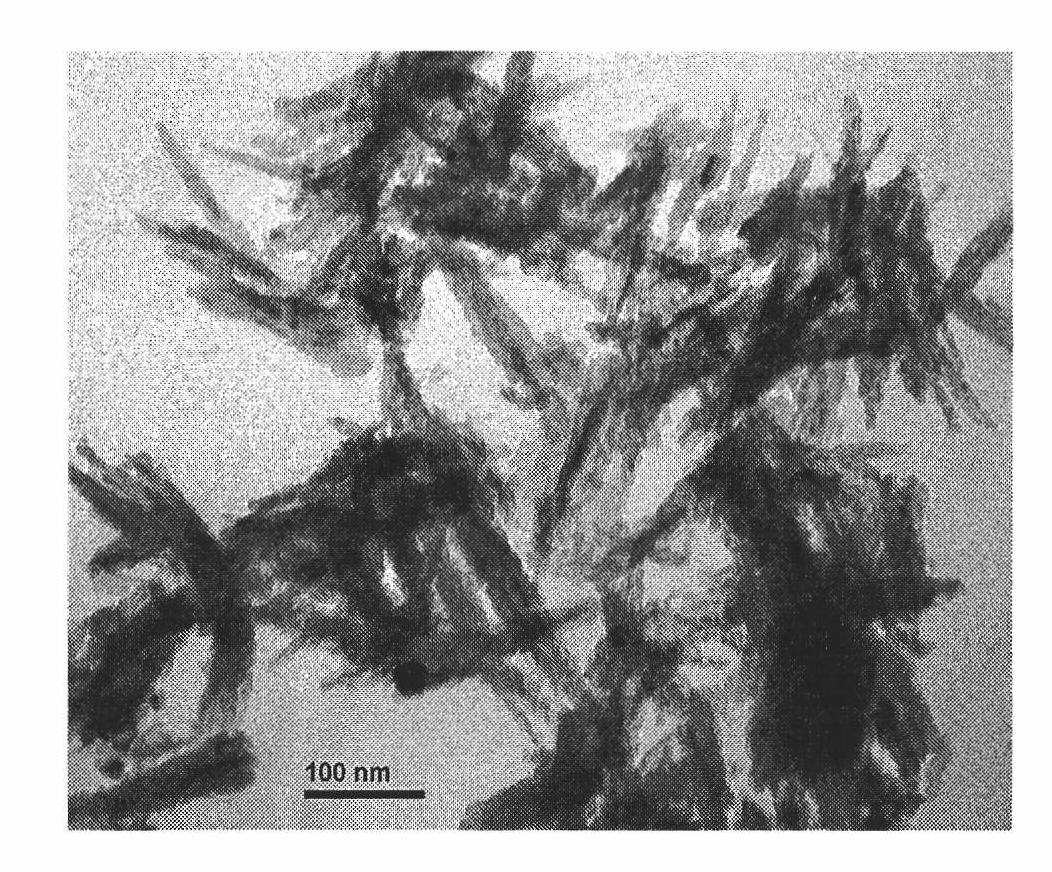

(1)在浓度为0.5～2.5％(w/v)的家蚕丝素蛋白溶液中依次滴加含钙离子 和磷酸根离子的水溶液进行反应并不断搅拌，反应过程中调控溶液pH值为9； 反应体系中钙磷比为10:6，丝素蛋白与反应生成羟基磷灰石的质量比为1:10；滴 加完成后将反应液陈化24h，水洗离心后得羟基磷灰石—丝素蛋白复合泥浆；

(2)向步骤(1)所得羟基磷灰石—丝素蛋白复合泥浆中加入浓度为2～10 ％(w/v)的家蚕丝素蛋白溶液并不断搅拌；复合泥浆干重与丝素蛋白的质量比为 4:1，调控pH值为9；搅拌20～30min后，将混合液注入模具，-20℃预冷冻12h， -80℃冷冻处理2h后，经冷冻干燥制得多孔羟基磷灰石—丝素蛋白复合支架材 料。

2、根据权利要求1所述的一种两步法制备羟基磷灰石—丝素蛋白复合支架 材料的方法，其特征在于：步骤(1)中所述含钙离子的溶液为氯化钙溶液或硝 酸钙溶液。

3、根据权利要求1所述的一种两步法制备羟基磷灰石—丝素蛋白复合支架 材料的方法，其特征在于：步骤(1)中所述含磷酸根离子的水溶液为磷酸二氢 钠溶液、磷酸氢二钠溶液、磷酸氢二钾溶液或磷酸二氢钾溶液。
